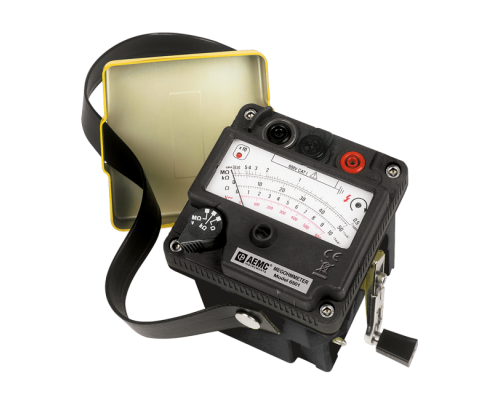

6503 Портативный мегаомметр

Мегаомметр модели 6503 — это компактный, автономный, приводимый в действие вручную True Megohmmeter®. Этот практичный и надежный прибор предназначен для широкого спектра применения на заводах и в полевых условиях, таких как приемочные испытания и профилактическое обслуживание проводки, кабелей, распределительных устройств и двигателей. Простое управление с помощью ручного привода обеспечивает стабильное выходное напряжение постоянного тока во всем диапазоне для получения неизменно надежных показаний. Модель 6503 имеет три испытательных напряжения для проверки сопротивления изоляции: 250 В, 500 В и 1000 В. Испытательные напряжения генерируются в полном объеме во всем диапазоне измерений.



Измерение напряжения переменного тока

Диапазон - от 0 до 600 В переменного тока

Точность - ±3% от шкалы

Диапазон частот - от 45 до 450 Гц

Входное сопротивление - 100 кОм (приблизительно)



Измерение изоляции

Диапазон испытательного напряжения/сопротивления - 250 В: от 1 до 11 МОм; от 11 до 500 МОм

500 В: от 1 до 11 МОм; от 11 до 500 МОм

1000 В: от 10 до 110 МОм; 110–5000 МОм

Точность измерения — 2,5% от длины шкалы

Ток короткого замыкания — 5 мА (макс.)

Автоматическая разрядка — 8 с/мкФ



Характеристики

Источник питания — ручной, испытательное напряжение достигается при 140 об/мин

Размеры — 4,7 x 4,4 x 5,3 дюйма (120 x 111 x 135 мм) с крышкой

Вес — 2,5 фунта (1,1 кг)

Рабочая температура — от 14° до +113°F (от -10° до +45°C); относительная влажность 75%

Температура хранения — от -4° до +176°F (от -20° до +80°C); 90%

Степень защиты IP — IP 54 с крышкой; IP 52 без крышки

Соответствие требованиям безопасности - EN 61010-1, 600 В CAT II, ​​300 В CAT III, степень загрязнения 2



Мобильность

Переносной
