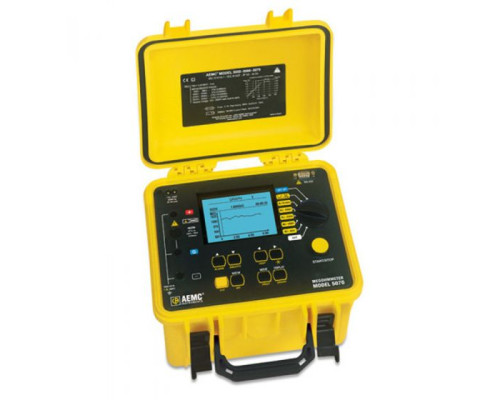

5070 Портативный мегаомметр

Мегаомметр модели 5070 — это полностью автоматизированный графический тестер изоляции на 5000 В. Этот True Megohmmeter® имеет выбираемое и программируемое испытательное напряжение (от 40 до 5100 В) и программируемую температурную коррекцию показаний сопротивления. Модель 5070 — единственный мегаомметр, который предлагает как графический график теста прямо на приборе, так и цифровое представление результатов теста. Он имеет большой графический дисплей с пятистрочным буквенно-цифровым дисплеем и графиком. Он также предлагает возможность программирования до трех ступенчатых профилей напряжения, каждый из которых содержит до пяти шагов. Модель 5070 имеет порт RS-232, который обеспечивает возможность настройки устройства и запуска теста с ПК. Результаты теста можно выводить непосредственно на принтер с помощью графического и аналитического программного обеспечения DataView®.



Измерение напряжения переменного/постоянного тока

Диапазон - от 1 до 4000 В

Точность - от 1 до 99,9 В: ±(1% R + 5ct)

от 100 до 4000 В: ±(1% R + 3ct)

Разрешение - от 1 до 99,9 В: 0,1 В

от 100 до 999 В: 1 В

от 1000 до 4000 В: 2 В

Диапазон частот - от 1 до 2500 В: постоянный ток или от 15 до 500 Гц

от 2501 до 4000 В: постоянный ток

Входное сопротивление - 750 кОм или 3 МОм (зависит от диапазона)



Измерение изоляции

Диапазон испытательного напряжения/сопротивления - 500 В: от 30 кОм до 2 ТОм

1000 В: от 100 кОм до 4ТОм

2500 В: от 100 кОм до 10ТОм

5000 В: от 300 кОм до 10ТОм

Переменное напряжение — от 40 до 5100 В

Автоматический разряд — время разряда 3, 10, 20% (выбирается пользователем) от испытательного напряжения

Общие характеристики

Программируемая сигнализация — Да

DAR — PI — DD — R(t) — Да

Режим пилообразного изменения — Нет



Мобильность	Переносной
Домен	Для авиационной промышленности
Диапазон сопротивления	Мин.: 30 кОм Макс.: 10 000 000 000 кОм
