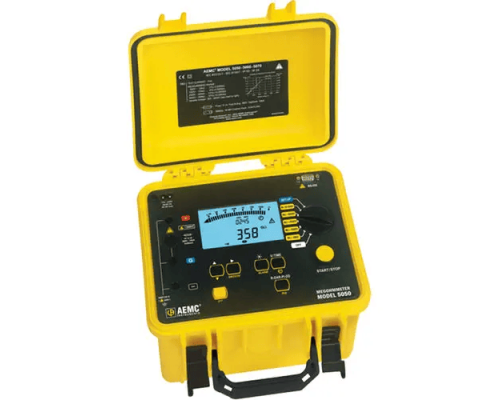

5050 Аналоговый мегаомметр

Цифровой/аналоговый мегаомметр модели 5050 — это новейшая разработка среди тестеров изоляции на 5000 В. Функции включают автоматический расчет и представление коэффициента диэлектрической абсорбции (DAR), индекса поляризации (PI) и диэлектрического разряда (DD). Модель 5050 отображает испытательное напряжение, сопротивление изоляции и ток утечки во время испытания. Емкость образца и напряжение разряда, присутствующее на испытательных проводах, отображаются по завершении испытания. Этот измеритель разработан с высочайшим уровнем встроенных функций безопасности. Модель 5050 может работать от внутренней аккумуляторной системы или от сети переменного тока.



Характеристики

Измерение напряжения переменного/постоянного тока

Диапазон - от 1 до 4000 В

Точность - от 1 до 99,9 В: ±(1% R + 5ct)

от 100 до 4000 В: ±(1% R + 3ct)

Разрешение - от 1 до 99,9 В: 0,1 В

от 100 до 999 В: 1 В

от 1000 до 4000 В: 2 В

Диапазон частот - от 1 до 2500 В: постоянный ток или от 15 до 500 Гц

от 2501 до 4000 В: постоянный ток

Входное сопротивление - 750 кОм или 3 МОм (зависит от диапазона)

Измерение изоляции

Диапазон испытательного напряжения/сопротивления - 500 В: от 30 кОм до 2 ТОм

1000 В: от 100 кОм до 4 ТОм

2500 В: от 100 кОм до 10 ТОм

5000 В: от 300 кОм до 10 ТОм

Точность измерения - от 30 кОм до 39,99 ГОм: ±(5% R + 3 ct)

40,0 ГОм 10 ТОм: ±(15% R + 10 ct)

Переменное напряжение - от 40 до 5100 В

Автоматический разряд - время разряда 3, 10, 20% (выбирается пользователем) от испытательного напряжения



Общие характеристики

Программируемая сигнализация - Да

DAR - PI - DD - Да

Режим пилообразного сигнала - Нет

Режим шага - Нет

Измерение емкости - от 0,005 до 49,99 мкФ

Измерение тока утечки - от 0 до 3 мА

Напряжение разомкнутой цепи - ≤ 1,1 x Vn ±2 В (Vn ±2% в переменном режиме)

Память - 4 КБ памяти / сохраняет 20 результатов тестов

Источник питания - перезаряжаемый аккумулятор NIMH;

внешний 85-256 В, 50/60 Гц



Дисплей	Аналоговый, цифровой
Портативность	Портативный
Диапазон сопротивления	Макс.: 1 000 000 000 кОм Мин.: 30 кОм
