15 основных промышленных применений расходомеров, которые должен знать каждый технолог. Часть 1

Расходомер — это измерительный прибор, используемый для измерения объёмного и массового расхода жидкости или газа. Расходомеры этого типа обычно применяются для измерения объёмного расхода воды в трубопроводах. Расход можно определить как объём или массу жидкости, протекающей через трубу за единицу времени. Измерение расхода жидкости или газа (включая воду/сточные воды/чистые воды) — важный параметр во многих промышленных и инфраструктурных процессах.

Для поддержания производительности промышленного оборудования и эксплуатации требуются определённые значения расхода. Расходомер также необходим для изучения водного баланса в сетях, управления нагрузкой, коммерческого учёта и, соответственно,  получения дохода компанией-поставщиком воды или услуг. Более того, во многих технологических процессах поддержание качества конечного продукта требует точных измерений расхода жидкостей.

Таким образом, расходомер — это выгодное вложение, которое помогает в управлении промышленными и инфраструктурными процессами, а также обеспечивает более безопасную среду для персонала на различных этапах различных технологических процессов.

Расходомеры имеют широкий спектр применения: они могут измерять расход жидкостей, паст и суспензий в водопроводной/сточной воде, молочной, сельскохозяйственной, фармацевтической, химической, медицинской, нефтехимической, металлургической, сталелитейной, бумажной, горнодобывающей, пищевой промышленности и т. д. Этот перечень очень длинен.

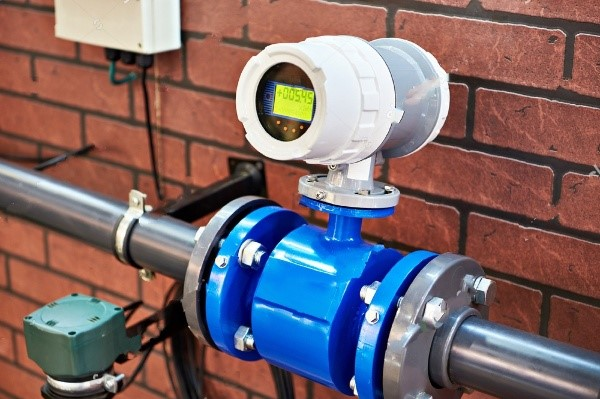

Расходомер

Какие факторы следует учитывать при выборе конкретного типа расходомера?

• Свойства жидкости/газа (например, электропроводность)

• Технические характеристики и условия процесса (размер трубопровода, расположение трубопровода над/под землей, диапазон расхода, давление в трубопроводе, температура и т. д.)

• Прочность конструкции

• Успешные практические применения

• Расширенные функции

• Удобство использования прибора и поддержка от поставщиков (наличие запасных частей, оперативное выездное обслуживание, высокая наработка на отказ и т.д.)

Вышеперечисленные факторы определяют выбор типа расходомера, как то: электромагнитный, ультразвуковой, вихревой, кориолисовый, термомассовый расходомер или даже расходомер с открытым каналом (с ультразвуковым уровнемером и преобразователем для конвертации уровня в расход).

Расходомер в водопроводных сетях

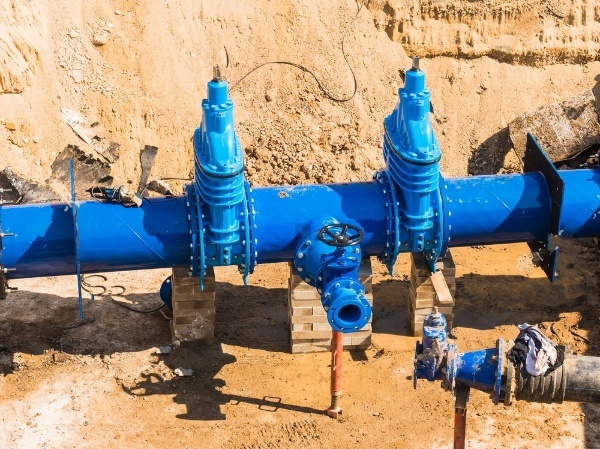

Водораспределительная система

Транспортировка питьевой воды осуществляется по трубопроводам. Поскольку она проходит через густонаселенные районы, реки и другие препятствия, расход воды может меняться по мере продвижения от источника к месту назначения. При выборе расходомера для водопроводной сети точность является важным критерием, поскольку расход питьевой воды без учёта этого критерия зависит от географических условий.

Еще одной проблемой, связанной с некоторыми удаленными водопроводными сетями, является отсутствие электричества в местоположениях замеров; поэтому наиболее предпочтительным решением, конечно же, является расходомер с питанием от литиевых батарей, т.е. Расходомер портативный.

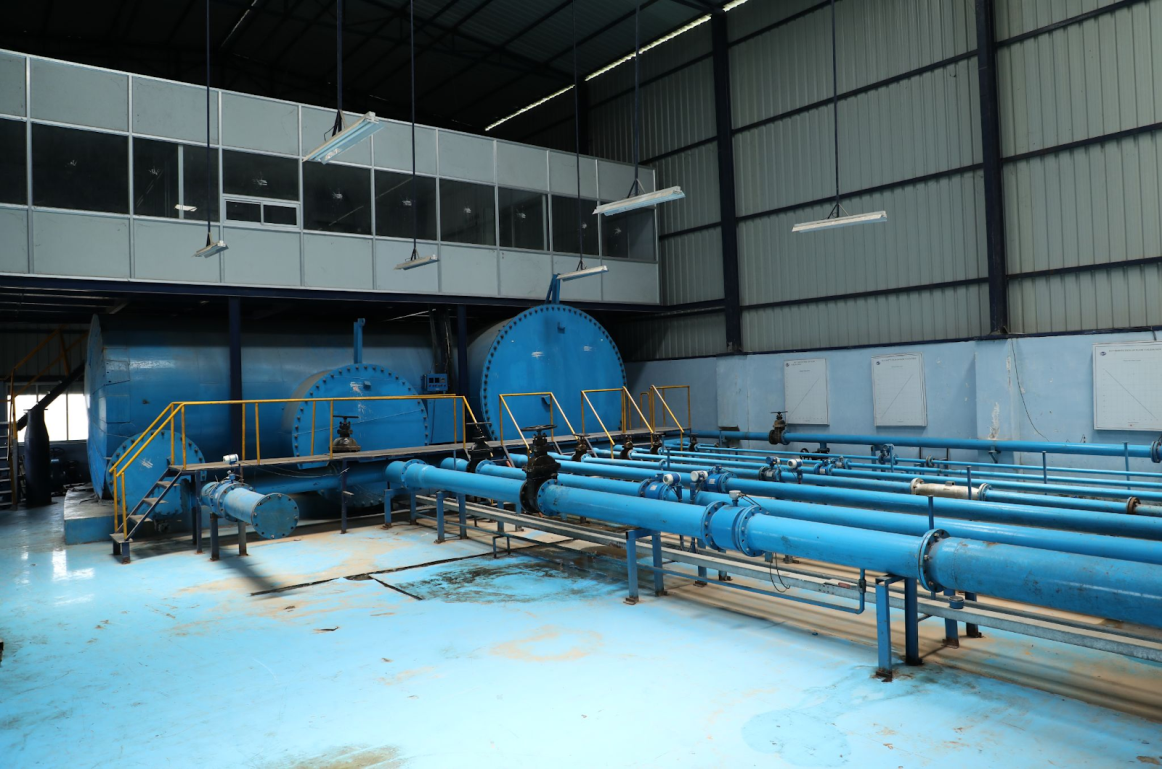

Калибровочная установка RL Technology

Производственное предприятие мирового класса Компании RLT Instrumentation располагает Центром проверки и калибровки расходомеров. Этот Центр способен калибровать/ проверять любые расходомеры, рассчитанные на диаметры труб от 10 до 3000 мм. Такой подход и возможности превращают компанию RLT уникальной в Азиатском регионе.

Мониторинг утечки воды

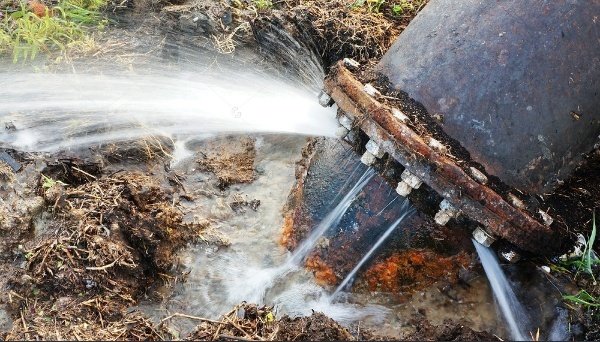

Большая утечка из трубы

Водопроводы большого диаметра для коммерческого водоснабжения сталкиваются с распространённой проблемой потери операторами доходов из-за утечек через клапаны и арматуру. Как правило, вода из ESR (высотного водохранилища) поступает в точки распределения/ потребления самотеком. Таким образом, даже при закрытом запорном клапане из-за утечек вокруг изношенных вентилей вода продолжает поступать в несанкционированном направлении. Если такого рода утечки ниже величины 0,3 м/с, их, как правило, невозможно измерить большинством магнитометров, доступных на рынке, что является первопричиной в потере доходов.

Магнитометр RLT обладает рядом преимуществ перед своими аналогами, что несёт осязаемые удобства для пользователей (UUB) через возможность измерять очень низкие показатели расходы воды - до 0,1 м/с. В отношении труб диаметром от 500 мм и более, это означает огромную экономию средств для Водоканала и окупаемость инвестиций в это измерительное устройство всего за 3 месяца, а то менее.

Процесс очистки сточных вод

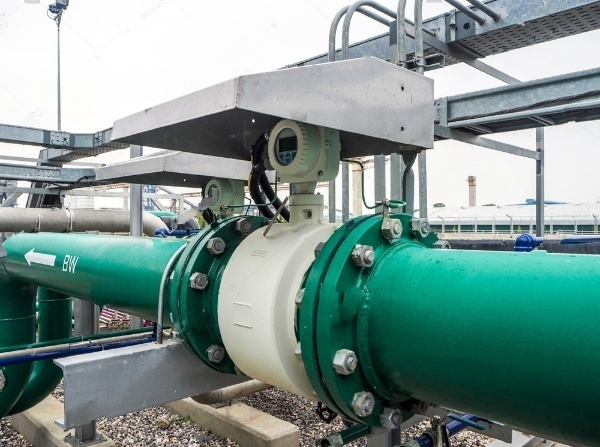

Расходомер, установленный на очистных сооружениях

В зависимости от точки забора воды, её изначальное качество может варьироваться. В процессе водоподготовки используются напорные фильтрующие баки, состоящие из нескольких слоёв фильтров для удаления одного или нескольких загрязняющих веществ. Эти баки заполнены кварцевой крошкой, которая фильтрует загрязнённую воду и обеспечивает её чистоту.

При этой технологии Электромагнитный расходомер используется вместе с напорным фильтром в процессе водоподготовки. Его (расходомер) можно установить в нескольких местах, например, на входе и выходе напорного фильтра для измерения расхода при водоподготовке. Таким образом, расходомер играет огромную роль в эффективном мониторинге и управлении этим процессом.

Расходомер в дозировании дезинфекционных материалов

При очистке сточных вод неочищенная вода из всех вертикальных скважин собирается в глубокие резервуары во время проведения водопроводных работ. Для снижения pH неочищенной воды при её химической очистке используется нейтрализующий состав на основе кальцинированной соды. И тут без Расходомеров не обойтись.

В каждом доме для защиты трубопроводной сети от коррозии используются химические соединения – монофосфаты. В питьевой воде для устранения микробиологического воздействия используются системы отбеливания хлором. Поэтому для контроля уровня дозирования такого рода хим. веществ применяются высокоточные расходомеры.

Расходомеры Электромагнитные широко используются во всех описанных выше областях, при этом существует возможности выбора вкладышей и электродов как компонентов этих Расходомеров в целях предотвращения их коррозии и эрозии.

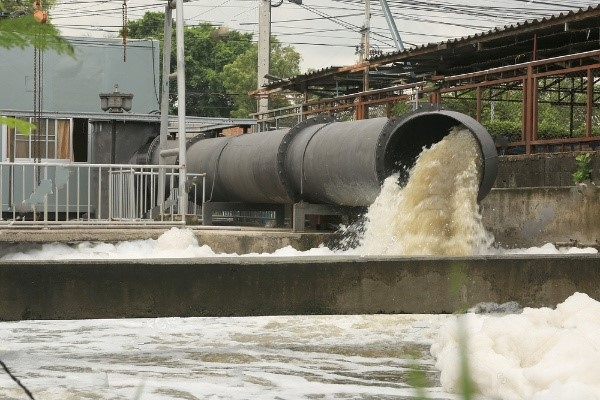

Очистка сточных вод

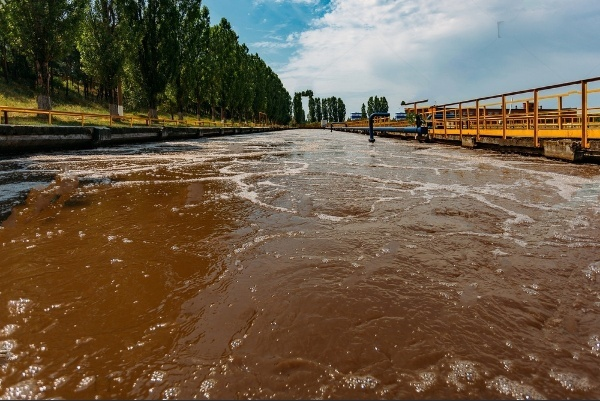

Очистные сооружения сточных вод

В процессе очистки сточных вод неочищенная вода проходит ряд этапов её очистки. Сначала эта вода попадает на автоматическое сортировочное оборудование, которое удаляет такие предметы, как древесные опилки, тряпки, жир и пластик.

Затем вода поступает на этап удаления песка, где удаляются тяжёлые, но мелкие частицы, такие как гравий, другие минеральные частицы и песок. Затем вода поступает на этап предварительной очистки, состоящий из четырёх прямоугольных отстойников. После этого следует ещё ряд процессов очистки.

На входе неочищенной воды в систему предварительной очистки устанавливается электромагнитный расходомер вместе с футеровкой из ПТФЭ – тонким слоем, соединённым с другими полимерами методом термического ламинирования, что гарантирует высокую степень стойкости к абразивным средам и твердым частицам. На выходе из системы очистки сточных вод (STP/WO) используется электромагнитный расходомер с футеровкой из HR (аналогично системе очистки питьевой воды).

Установка расходомера на открытом водопроводящем канале

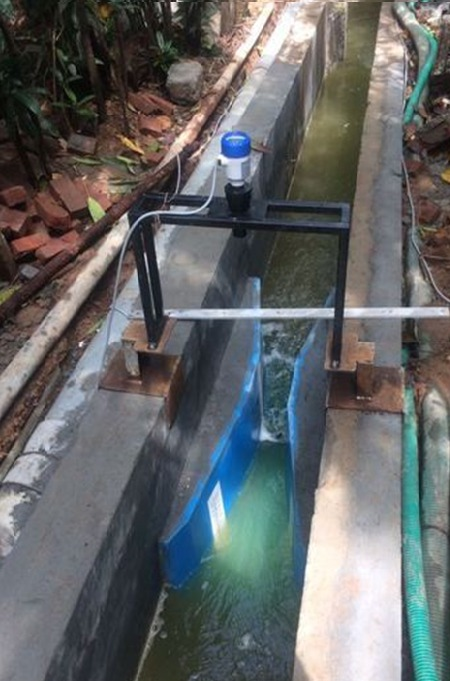

Расходомер установлен в открытом канале

Обычно водоочистные сооружения включают двухступенчатую систему биологической очистки, которая удаляет фосфаты и азот, осевшие после фильтров сточных вод. Также устанавливается водоочистная установка с системой обработки и сбраживания ила.

Неочищенная вода поступает в различные коллекторы, а затем на вход в очистную установку. Поэтому измерение расхода необходимо проводить как с помощью уровнемера, так и с помощью расходомера. Ультразвуковой расходомер в сочетании с датчиком уровня и с преобразователем оптимально подходят для измерения жидкого ила в открытых каналах.

Расходомер в каналах распределения воды

В сетях водоснабжения для распределения воды используются частично заполненные водоводы. Во время ливней, чтобы избежать прорывов, эти крупные трубы и водоводы также частично заполняются, чтобы оставить неиспользованный объём и избежать затопления прилегающих территорий.

Таким образом, для отслеживания повышения и понижения уровня воды в течение года в открытых каналах необходимо установить приборы для измерения скорости и уровня. Ультразвуковой расходомер в сочетании с преобразователем также оптимально подходит для измерения объёмного расхода в таких каналах.

Расходомер для мониторинга шлама

Мониторинг шлама

Процесс обработки ила включает биологическую стабилизацию осадка сточных вод. Для минимизации запаха ила необходимо эффективное сбраживание этого самого ила. Сгущение основного ила происходит в основном сгустителе ила, и перед сбраживанием он временно хранится в ёмкостях для его хранения. Как в основном сгустителе ила, так и в предварительном сгустителе для точного измерения расхода ила может использоваться магнитный расходомер.

Расходомер для измерения метанола

Восстановленные соединения азота остаются в сточных водах в виде аммиака при слабой аэрации. Ядовитое вещество аммиак преобразуется в нитрат в процессе нитрификации, а затем в азот. В процессе очистки для ускорения процесса впрыскивается метанол. При расчете эффективности очистки аммиака массовый расход жидкого метанола имеет решающее значение для руководителей предприятий.

Кориолисовы массовые расходомеры компании для гомогенных смесей практически идеально подходят для этого применения, позволяя точно определять плотность, температуру, объем, объемную концентрацию и процентное содержание твердых веществ.

Продолжение следует
