15 основных промышленных применений расходомеров, которые должен знать каждый технолог. Окончание

 Продолжение Части 1

Расходомер в процессе аэрации

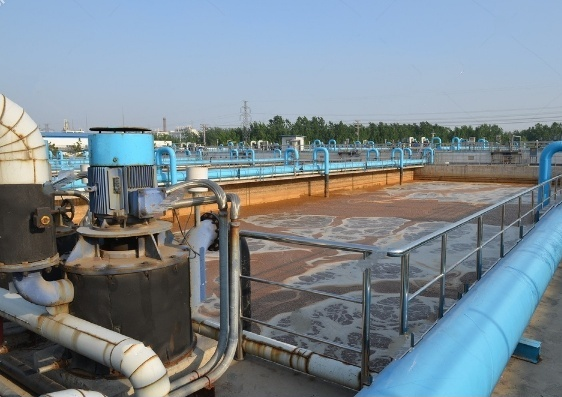

Аэротанк в очистке сточных вод

Для подачи кислорода в биологические резервуары с целью ускорения процесса разложения иловых отходов используются мощные системы аэрации.

Для оптимального роста бактерий в аэротанках обязательно используется сжатый воздух, а также измеряется масса растворенного кислорода. Для обеспечения постоянной круглосуточной подачи кислорода к микроорганизмам в воде используются мощные компрессоры.

Тепловые массовые расходомеры нечувствительны к таким изменениям, как температура, поэтому их можно использовать для точного измерения расхода сжатого воздуха.

Расходомер для измерения биогаза

Мониторинг биогаза

Бактерии разлагают частицы ила как в условиях аэробного сбраживания (т.е. в присутствии кислорода), так и в условиях анаэробного сбраживания (т.е. в отсутствии кислорода), выделяя биогаз. Около 50% биогаза содержит метан, а остальное — углекислый газ. Как метан, так и углекислый газ – дорогостоящие субстанции, потому требуют точного измерения.

Тепловые массовые расходомеры позволяют напрямую измерять очень низкие скорости без необходимости контроля температуры и давления для определения массового расхода. Обработка воды для водоочистки или обратного осмоса (для больниц, коммерческих учреждений, фармацевтики, энергетики (для тепловых котлов)) также требует использования расходомеров..

Мониторинг расхода воды в старых водопроводах

Иногда водоканалам необходимо измерять расход воды в трубопроводах, где существуют эксплуатационные ограничения, не позволяющие обрезать трубу. В таких ситуациях применяются ультразвуковые расходомеры наружного врезного типа, устанавливаемые на небольшие патрубки резервуаров, приваренные к небольшим отверстиям в трубе.

Диаметр труб может быть любым, даже до 6000 мм.

Иногда эксплуатационные ограничения не позволяют врезаться в трубопровод (водопроводные сети высокого давления). Для таких случаев существуют решения с ультразвуковыми расходомерами т.н. накладного типа, датчики которых постоянно закреплены снаружи трубы и показания расхода считываются с их помощью этих самых датчиков.

Расходомер на установке обратного осмоса

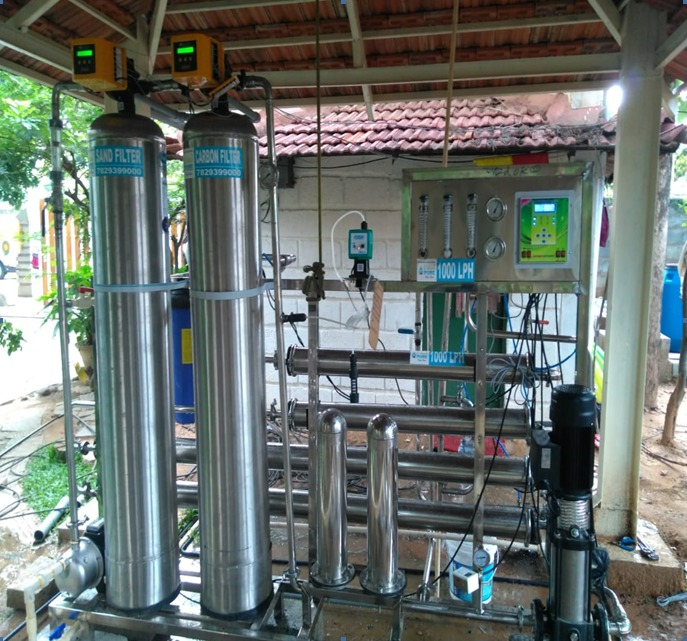

Установка расходомера на установке обратного осмоса

На таких предприятиях обычная питьевая вода дополнительно очищается методом обратного осмоса для других, более безопасных целей, включая медицинские, фармацевтические и т.д. В зависимости от степени чистоты, электропроводность воды может быть ниже 5 мкОм/см. Электромагнитный расходомер в данном случае не подходит.

Поэтому в таких случаях можно использовать ультразвуковой расходомер или даже вихревой расходомер.

Технические специалисты приборостроительных заводов часто сталкиваются с эксплуатационными проблемами, такими как:

Оператор установки сообщает, что расходомер выдаёт неточные показания. Оператор основывается на своих знаниях условий работы установки и опыта или даже теоретических расчетов, таких как скорость насоса и т. д. (иногда не учитывая фактическую эффективность насоса).

Компания RLT предлагает 2 уникальных решения:

• Электромагнитный расходомер (ЭМП) RLT оснащен встроенным программным обеспечением, позволяющим пользователю отслеживать напряжение катушки в мВ. Это значение, сравниваемое с пороговым значением (также доступно), позволяет (в маловероятном случае) определить, устарел ли прибор (или по какой-либо другой причине), находится ли датчик в активном режиме эксплуатации или нуждается ли он в замене.

• Если ЭМП всё ещё находится в активном режиме эксплуатации, необходимо проверить, откалиброван ли расходомер. В этом случае можно использовать портативный ультразвуковой расходомер с накладным датчиком RLT, чтобы временно установить датчик рядом с ЭМП, проверить фактический расход и убедиться в корректности показаний ЭМП и в том, что ЭМП всё ещё находится в режиме калибровки.

Эта проверка с помощью портативного накладного расходомера также применима в соответствии с рекомендациями ISO. Вышеуказанная проблема измерения реальных технологических процессов является универсальной, и компания RLT гордится тем, что является одной из немногих компаний по производству приборов, которая имеет проверенное временем решение для этой проблемы.

Технологические установки (неопасного типа)

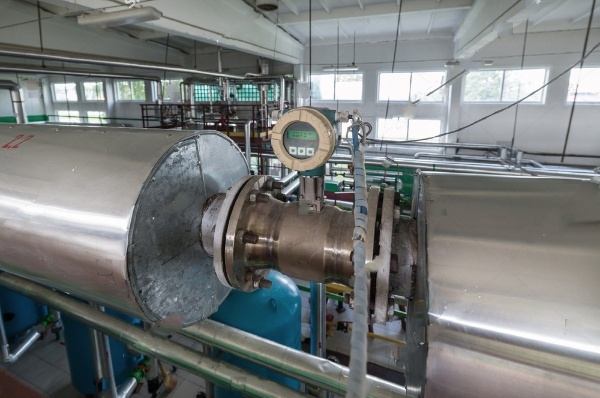

Расходомер установлен на перерабатывающей установке

Все расходомеры RLT также могут использоваться для внутризаводских технологических процессов, таких как энергетика (тепловая и гидроэнергетика), сахарная, ликероводочная, пивоваренная, молочная и пищевая, фармацевтическая, химическая, цементная и металлургическая промышленность и т.д. Здесь технологическими средами могут быть вода, химикаты и газы.

Заключение

Таким образом, расходомеры имеют широкий спектр применения во многих отраслях промышленности. Компания RL Technologies Pvt Ltd, обладающая 25-летним техническим опытом и более чем десятилетним опытом производства и поставок расходомеров и других приборов по всей Индии, а также поддержкой обще-индийской организации продаж и обслуживания, всегда готова удовлетворить потребности всех заказчиков.

Часто задаваемые вопросы (FAQ)

Что учитывать при выборе расходомера?

• Свойства жидкости/газа (например, электропроводность)

• Технические характеристики и условия процесса (размер трубопровода, расположение трубопровода над/под землей, диапазон расхода, давление в трубопроводе, температура и т. д.)

• Прочность конструкции

• Расходомер проверен в полевых условиях и доказал свою эффективность

• Расширенные функции прибора

• Удобство использования и поддержка поставщиков (наличие запасных частей и оперативное выездное обслуживание, высокая наработка на отказ)

Что такое расходомер?

Расходомер — это прибор для измерения расхода воды, используемый для измерения объёмного и массового расхода жидкости или газа.

Каково значение измерения расхода в промышленности?

Для поддержания идеальной производительности промышленного оборудования и технологических процессов необходимы определённые значения расхода. Оценка стоимости многих газов и жидкостей основана на измерении расхода, что обуславливает необходимость точного измерения и контроля расхода.

В каких отраслях промышленности используется расходомер?

Расходомер имеет широкий спектр применения: он может измерять расход жидкостей, паст и суспензий в водной, молочной, сельскохозяйственной, фармацевтической, сточной, безалкогольной, химической, фармацевтической, фармацевтической, фармацевтической, фармацевтической, фармацевтической, химической, фармацевтической, фармацевтической, фармацевтической, фармацевтической, фармацевтической, химической, фармацевтической, фармацевтической, нефтехимической, металлургической, целлюлозно-бумажной, пищевой промышленности и т. д. промышленности.

Для чего используются расходомеры в открытых каналах?

Таким образом, для мониторинга повышения и понижения уровня воды в течение года в открытых каналах необходимо установить приборы для измерения скорости и уровня. Ультразвуковой расходомер RLT Solution в сочетании с контроллером наилучшим образом подходит для измерения объёмного расхода в каналах.

Для чего используются расходомеры в очистке сточных вод?

Электромагнитный расходомер используется вместе с напорным фильтром во время очистки воды. Он может быть установлен в нескольких местах, например, на входе и выходе напорного фильтра, для измерения расхода воды во время очистки.

Для чего используется расходомер в водопроводной сети?

Транспортировка питьевой воды осуществляется по трубопроводам. Поскольку вода проходит через густонаселенные районы, реки и другие препятствия, расход воды может меняться по мере продвижения от источника к месту назначения.

При выборе расходомера для водопроводной сети точность является важным критерием, поскольку расход питьевой воды зависит от различных географических условий, поэтому для него крайне важно использовать точное измерительное устройство.
