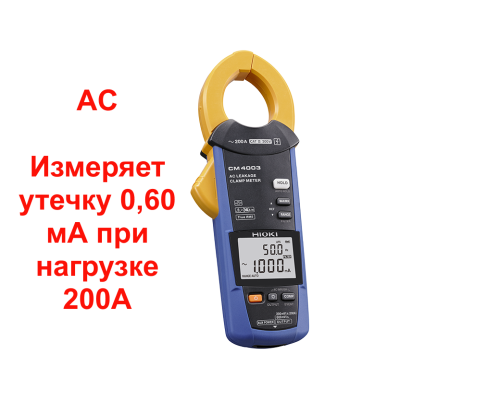

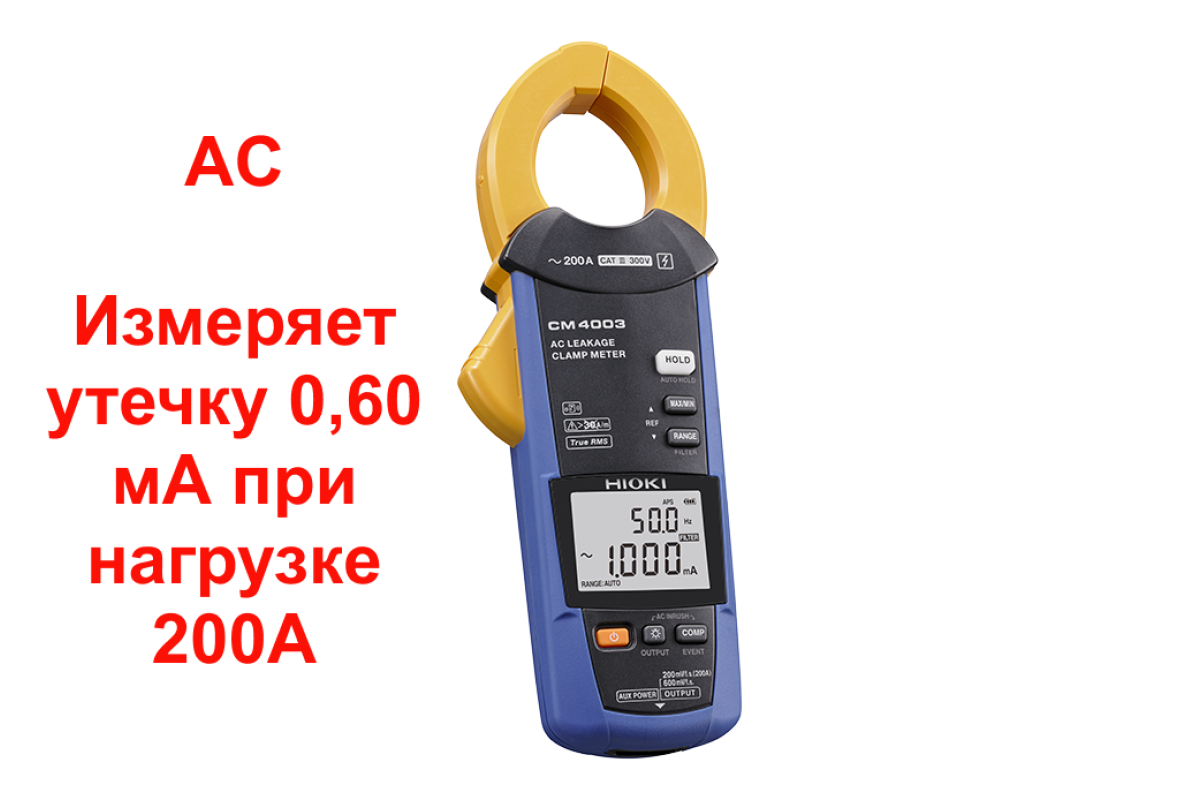

CM4003 Измеритель утечки переменного тока

Подключите Z3210 для беспроводной связи. Простая визуализация событий прерывистого отключения

Подключите беспроводной адаптер Z3210 (продается отдельно) для беспроводной связи.

Вы можете передавать показания на свой телефон или планшет и легко и эффективно проверять место и время утечки.

Мгновенно создавайте отчеты с помощью бесплатного приложения (GENNECT Cross)

GENNECT Cross, бесплатное приложение, разработанное специально для использования с измерительными приборами Hioki, позволяет проверять и управлять результатами измерений и создавать отчеты.

Программное обеспечение предоставляет ряд функций, которые помогают управлять данными в полевых условиях, включая фотографирование мест измерений, размещение результатов измерений на фотографиях и сохранение рукописных заметок.

Необходим дополнительный беспроводной адаптер Z3210.

Простая передача данных измерений в файл Excel®

Функция прямого ввода Excel® позволяет вам вводить значения измерений напрямую и автоматически в файл Excel® после активации функции автоматического удержания прибора. (Необходим беспроводной адаптер Z3210)

Регулярные проверки УЗО и УЗО [Функция фоторисования]

Совместная запись мест измерения и измеренных значений.

Быстро и надежно идентифицируйте места срабатывания!

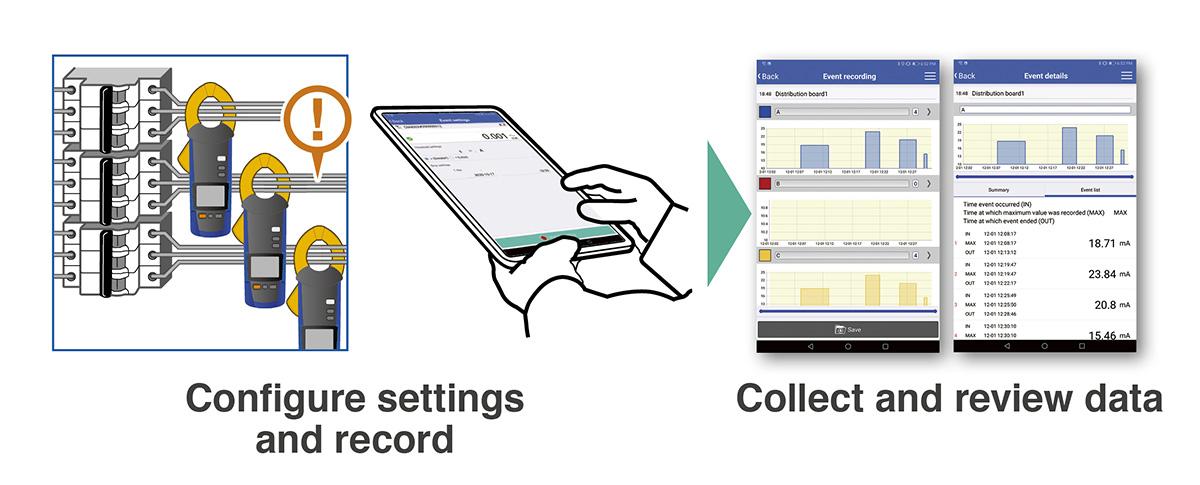

Идентификация событий прерывистого срабатывания [Функция записи событий]

Счетчик записывает информацию о событиях (время и текущие значения) во внутреннюю память.

Собирайте данные с помощью планшета и проверяйте срабатывания!

Обнаружение незначительных токов утечки с помощью нового датчика (соответствующего IEC/EN 61557-13)

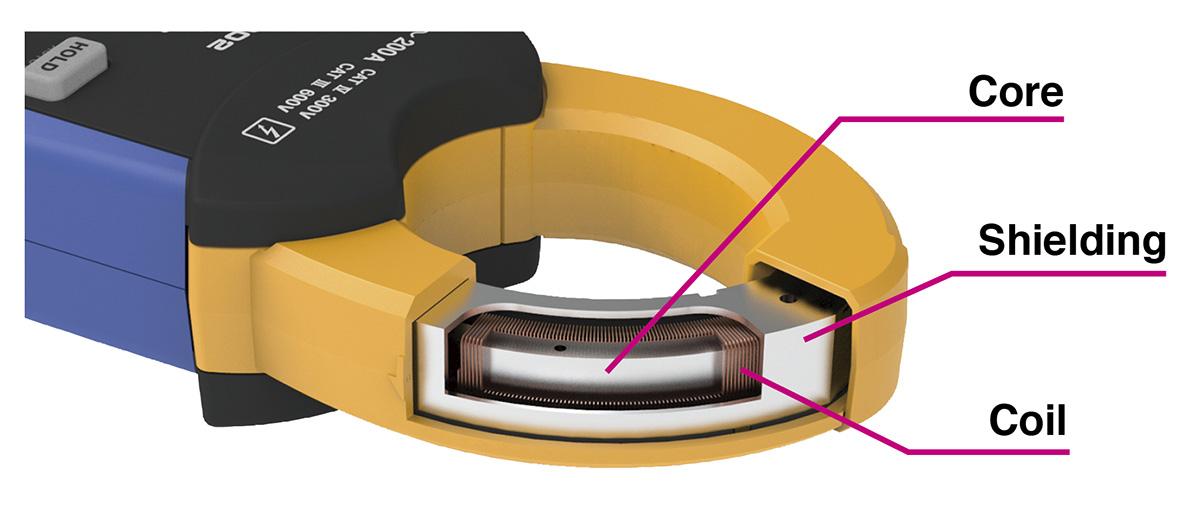

Сердечник и экран изготовлены из магнитных материалов с высокой проницаемостью.

Датчик CT имеет однородную катушку.

CM4002/CM4003 соответствует стандарту производительности, установленному в IEC/EN 61557-13, международном стандарте для токовых клещей для измерения утечек.

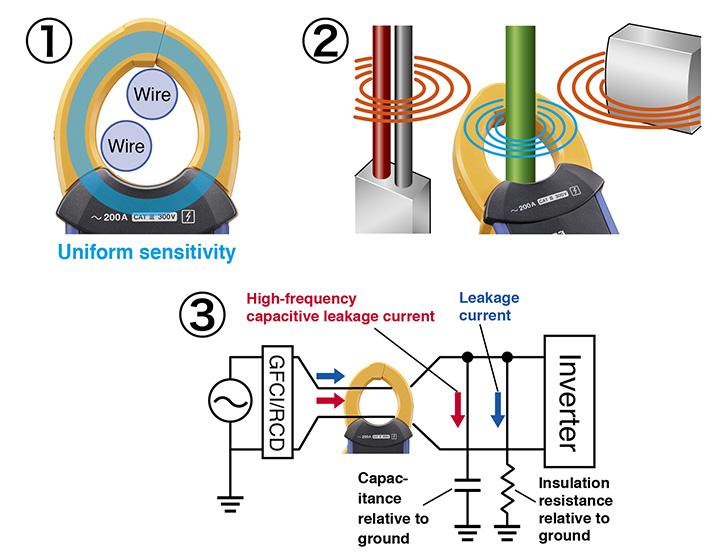

Высоконадежное измерение тока утечки

1. Равномерная чувствительность измерения внутри зажимов: при закреплении вокруг провода чувствительность равномерна независимо от положения проводника внутри зажимов.

2. Устойчивость к воздействию внешних магнитных полей: экранирование из магнитного материала с высокой проницаемостью блокирует магнитные поля из окружающей среды.

3. Устранение воздействия высокочастотных токов: фильтр нижних частот устраняет высокочастотные емкостные токи утечки от инверторов и другого оборудования.

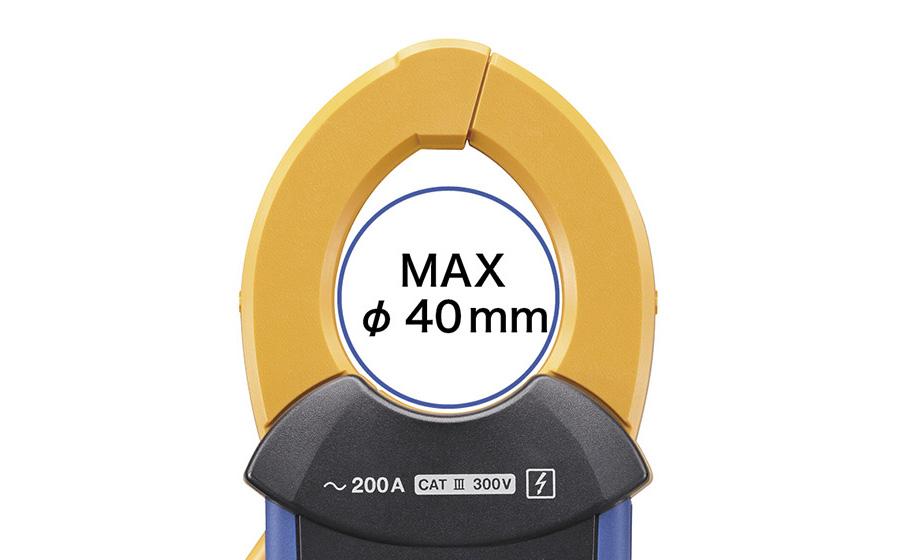

Измеряемый диаметр проводника до φ40 мм

Зажимы имеют максимальный диаметр φ40 мм и могут использоваться для зажима толстых кабелей или нескольких кабелей одновременно.

Длительное непрерывное измерение с функцией вывода и функцией внешнего источника питания

Функция вывода формы сигнала/среднеквадратичного значения. Формы сигналов и колебания могут быть записаны в сочетании с регистратором.

Функция внешнего источника питания позволяет проводить непрерывное измерение в течение длительного периода времени с использованием адаптера переменного тока (опционально).

Функции

• Легко переносите данные измерений на свой смартфон или планшет с помощью нашего бесплатного приложения GENNECT Cross или в файл Excel®. (Необходим беспроводной адаптер Z3210)
• Обнаружение незначительных токов утечки с помощью нового датчика. (Диаметр сердечника зажима до φ 40 мм)
• Широкий диапазон измерений, простирающийся от токов утечки до токов нагрузки
• Соответствует стандарту производительности, установленному в IEC/EN 61557-13, международном стандарте для токоизмерительных клещей для измерения утечек
• Быстро решайте проблемы GFCI и RCD
• Ускорьте принятие решений о прохождении/провале с помощью встроенной функции компаратора
• Функция вывода (форма сигнала/среднеквадратичное значение): используйте с регистратором для записи форм сигналов и колебаний
• Внешний источник питания: используйте дополнительный адаптер переменного тока для непрерывного долгосрочного измерения
• CAT III 300 В

Технические характеристики

Диапазон переменного тока	6,000 мА, 60,00 мА, 600,0 мА, 6,000 А, 60,00 А, 200,0 А, 6 диапазонов, True RMS Основная точность 45 Гц - 400 Гц: ±1,0% показания ±5 ед. (6,000 мА - 6,000 А), ±1,5% показания ±5 ед. (60,00 А, 200,0 А) Основная точность 15 Гц - 45 Гц, 400 Гц - 2 кГц: ±2,0% показания ±5 ед. Заданный диапазон точности: 0,060 мА - 200,0 А
Диапазон переменного напряжения	Н/Д
Диапазон частот	15,0 Гц – 2000 Гц
Крест-фактор	3 (кроме диапазона 200,0 А), 1,5 (диапазон 200,0 А)
Функция фильтра	Частота среза: 180 Гц ±30 Гц при включенном фильтре (-3 дБ)
Функция вывода	RMS (выход среднеквадратичного значения), WAVE (выход формы сигнала)
Гармонические уровни	[С установленным Z3210] Текущие уровни гармоник до 30-й, коэффициент содержимого, общий коэффициент гармонических искажений *Гармонии можно отобразить с помощью нашего бесплатного приложения GENNECT Cross.
Другие функции	Отображение максимального/минимального/среднего/максимального пикового значения, удержание отображаемого значения и автоматическое удержание; подсветка, автоматическое энергосбережение, звуковой сигнал, отображение количества событий, компаратор, простая запись событий, измерение пикового тока
Отображать	Частота обновления дисплея: 5 раз/с
Источник питания	- Щелочная батарея размера AA (LR6) × 2; Время непрерывной работы: 48 ч. (без установленного Z3210), 30 ч. (с установленным Z3210 и использованием беспроводной связи) - Адаптер переменного тока Z1013 (5 В постоянного тока, 2,6 А)
Диаметр стержневой щеки	φ 40 мм
Размеры и масса	64 мм Ш × 233 мм В × 37 мм Г, 400 г
Включенные аксессуары	Соединительный кабель L9097 × 1, USB-кабель × 1, футляр для переноски C0203 × 1, руководство по эксплуатации × 1, меры предосторожности при эксплуатации × 1, щелочная батарея размера AA (LR6) × 2
