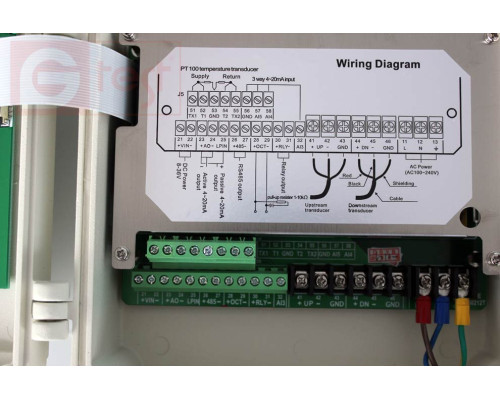

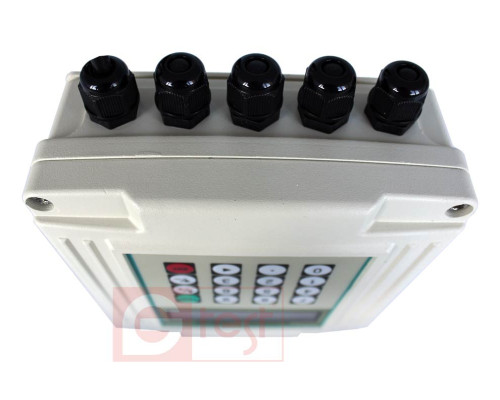

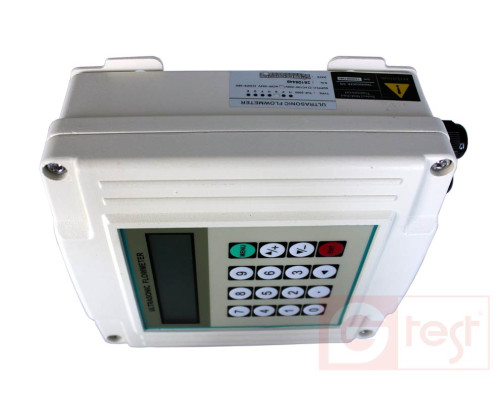

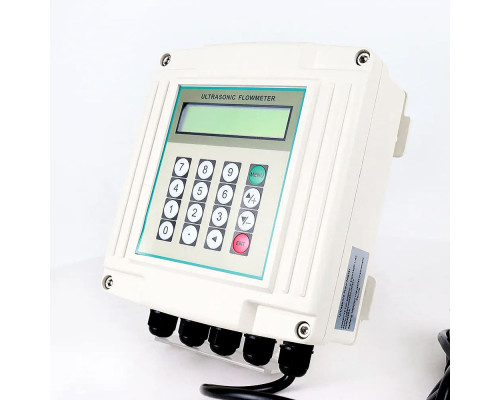

TUF2000S+TM1HT расходомер ультразвуковой

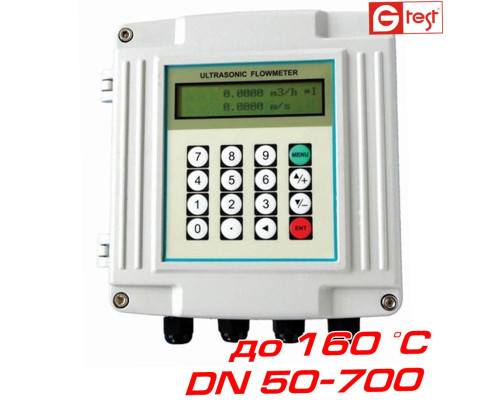

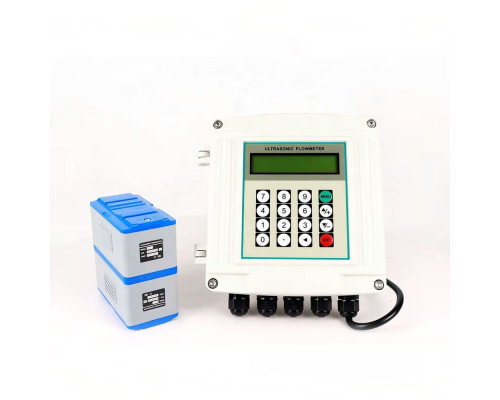

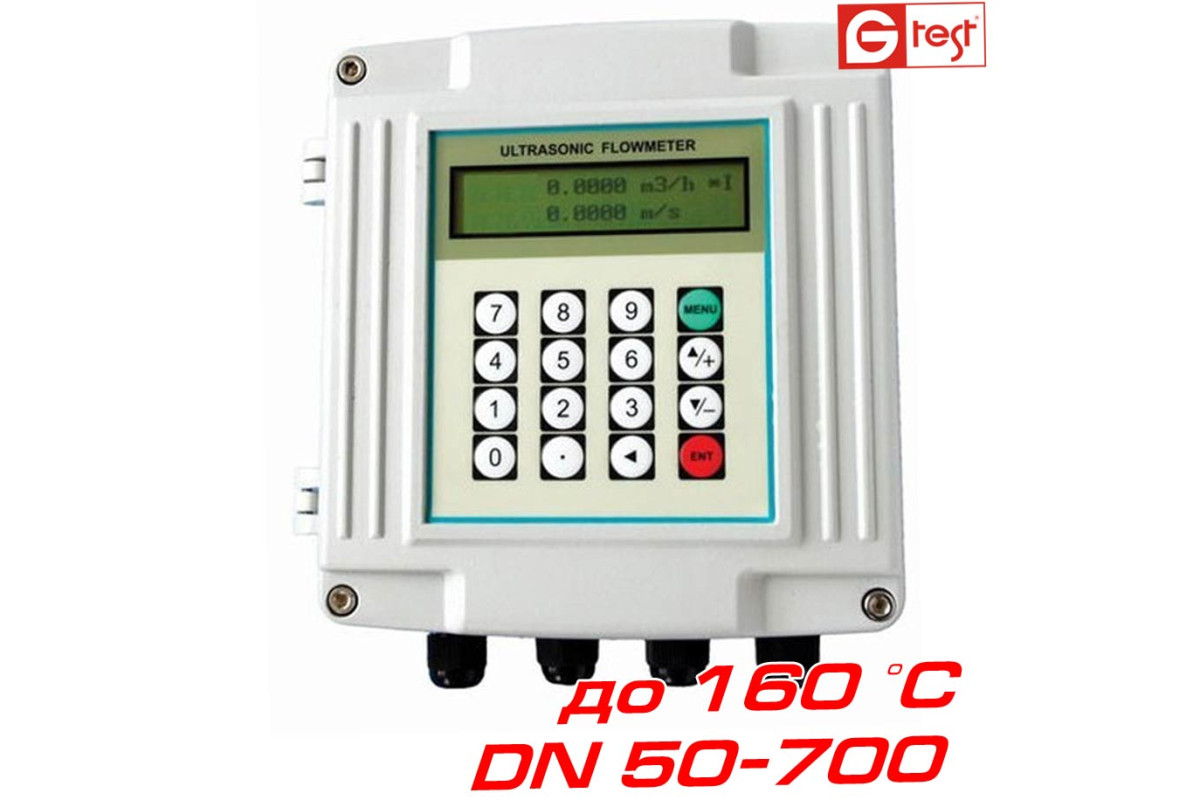

TUF2000S+TM1HT ультразвуковой расходомер с комплектом высокотемпературных накладных датчиков TM1HT расчитанном на трубы диаметром от 50 мм до 700 мм и температурным диапазоном жидкости от -30°С до 160°С.
Ультразвуковой расходомер TUF2000S разработан для измерений объемного расхода и скорости движения жидкости в трубопроводах, а также выполнения функций счетчика тепловой энергии при подключении температурных датчиков CT1.

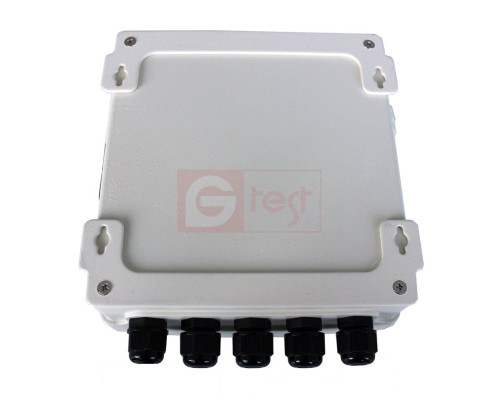

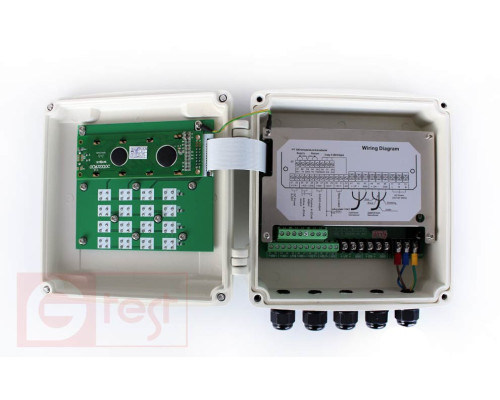

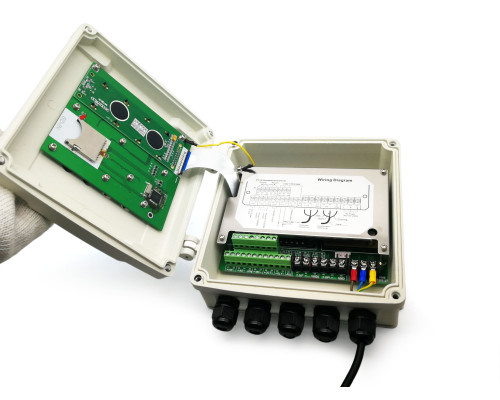

Конструктивно расходомер TUF2000S выполнен в металлическом пыле-влагозащищенном корпусе гарантирующем полную защиту от проникновения пыли и влаги, накладные датчики имеют защиту IP68 обеспечивающую полную герметизацию и длительную работу под водой на глубине до 2-х метров (при монтаже нужно контактную группу залить силиконом или другим герметиком).

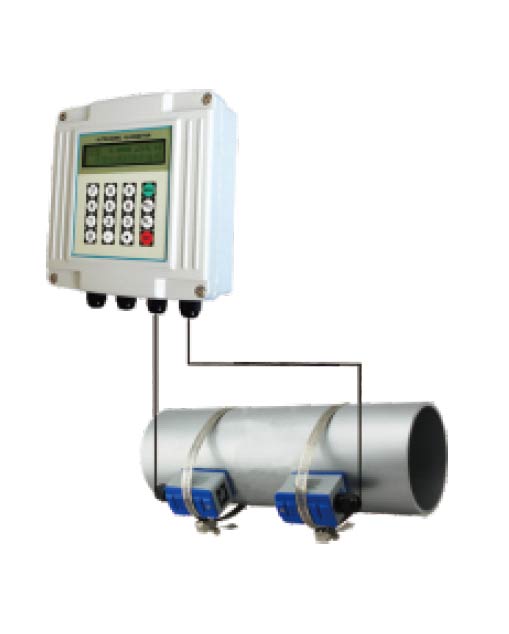

Установка расходомера для учёта объёмного расхода жидкости |

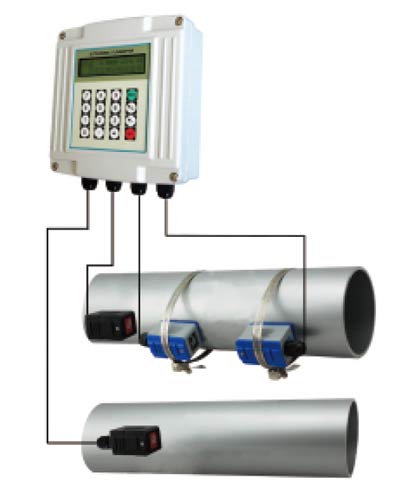

Установка расходомера для учёта объёмного расхода жидкости и расчёта тепловой энергии. |
Принцип работы ультразвукового расходомера основан на измерении временных параметров частотно-модулированного импульса и отклика акустической энергии между двумя преобразователями.
Установка датчиков
Выбор точек установки
Правильная точка установки является ключом к установке датчика. Необходимо учитывать следующие факторы: полностью заполненный трубопровод, встряхивание, постоянный поток, образование накипи, температура, давление, электромагнитные помехи, приборная гильза.
>> Полностью заполненный трубопровод
Следующие ситуации когда трубопроводы могут быть полностью заполнены жидкостью:
>> Встряхивание
В месте установки не должно быть явной тряски, в противном случае его необходимо подтянуть.
>> Стабильный поток
Стабильный поток помогает обеспечить точность измерений.
Стандартные требования к стабильному потоку:
- Труба должна находиться далеко от выпускного отверстия насоса и полуоткрытого клапана. 10D в восходящем направлении и 5D в нисходящем. (D означает внешний диаметр)
- 30D для выхода насоса и полуоткрытого клапана
Технические характеристики и описание расходомера TUF2000S (eng. pdf)
Руководство пользователя TUF2000S (eng. pdf)
Инструкция по эксплуатации TUF2000S (rus. jpg)
Перечень коммуникационных протоколов (eng. pdf)
Программное обеспечение для ПК (eng. pdf)
Технические характеристики ультразвукового расходомера TUF2000S | ||
TUF2000B | Принцип | Измерение временных параметров частотно-модулированного импульса и его отклика |
Погрешность | 2% в диапазоне от 0,5 м/с до 1,0 м/с (в зависимости от типа датчика, расхода, скорости возможна настройка расходомера для снижения погрешности до 1%) | |
Дисплей | 2 х 20 символов, ЖКИ с подсветкой | |
Выходы | 1 х 4 -20 мА, сопротивление в пределах 0-1 кОм, погрешность 0,1% | |
1 х OCT импульс, длительность до 1000мс, по умолчанию 200мс | ||
1 х Relay - выход | ||
Входы | 3 х 4 -20 мА, погрешность 0,1%, (температура давление уровень жидкости) | |
2 х датчики потока (up/down) | ||
2 х температурные входы Pt100, для реализации учёта тепловой энергии | ||
Интерфейсы | RS485, для обновления ПО, поддерживает MODBUS (см. перечень протоколов) | |
Кабель | сдвоенный, экранированный - до 50 метров, RS485 - до 1000 метров | |
Условия установки | Материал труб | сталь, нержавейка, медь, чугун, ПВХ, алюминий, цемент, стекло |
Диаметр труб | для датчиков TM1HT: от 50 мм до 700 мм | |
Прямолинейный участок | 10D до первого датчика (UP), 5D от второго датчика (DOWN), 30D от насоса. | |
Требования к жидкости | Тип жидкости | вода, спирты, масла, растворы, бензины, керосин, сжиженные газы |
Температура | для датчиков TM1HT: от -30°С до 160°С | |
Скорость жидкости | от 0 до 7 м/с | |
Турбулентность | не более чем 10000 ppm | |
Условия эксплуатации | Температура | расходомер: от -20°С до 60°С, датчики TS2: от -30°С до 90°С |
Влажность | 85% влажности, датчики могут быть погружены на глубину до 2 метров. (контакты залиты силиконом) | |
Питание | DC: от 8 до 36В. AC: 85-264 В, потребляемая мощность 1,5 Вт | |
Габариты | 170 х 180 х 85 мм |

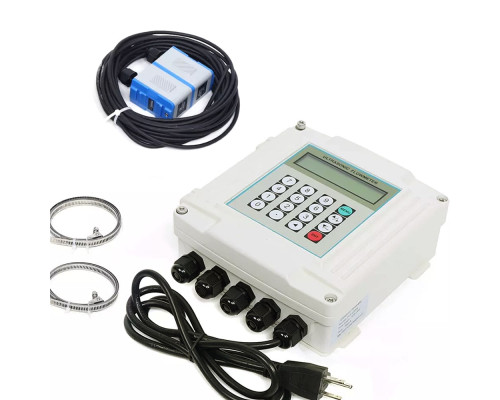

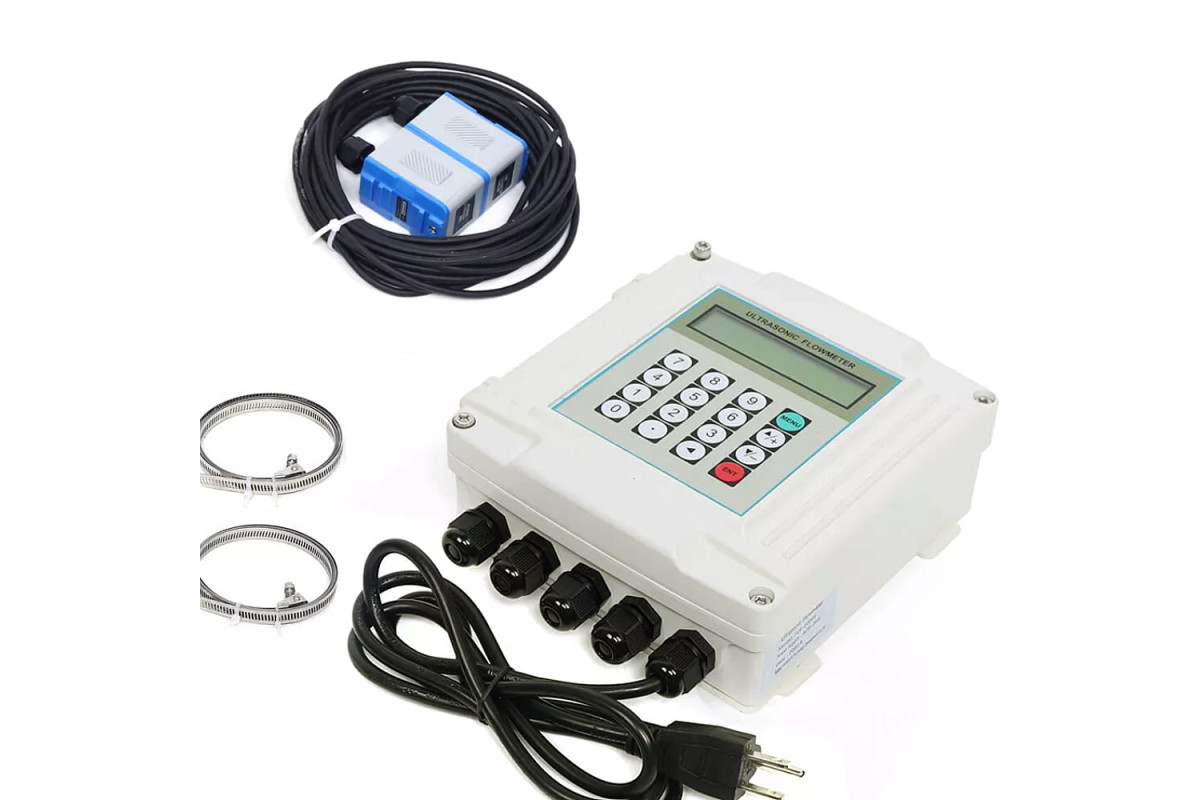

• TUF2000S расходомер ультразвуковой - 1 шт.
• Руководство пользователя, на CD диске - 1 экз.
• Гарантийный талон - 1 экз.
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА
Данные рекомендации позволят избежать распространённых ошибок при первой установке ультразвукового расходомера.
Иногда, пользователь получив ультразвуковой расходомер выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим, а сейчас лишь бы заработало и что-то показало. Это чревато 100% потерей времени, так как придется проводить установку и настройку с должной тщательностью. Если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жии и пр.) заданы не верно, то расчетное значение расстояния между датчиками будет также неверным и с высокой степенью вероятности расходомер вообще не увидит свой сигнал. Поэтому все установки выполняйте с должным вниманием.
Итак, установки параметров выполнены и расходомер рассчитал требуемое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками - это расстояние между внутренними кромками датчиков. Под подготовленной поверхностью подразумеваем очищенную от слоя загрязнений и краски поверхность трубы, с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги. Устанавливайте датчики так, чтобы рабочие поверхности датчиков смотрели «друг на друга». Выполнив верное задание параметров и качественную установку датчиков, вы сразу получите результат – расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки – расходомер позволяет оценить качество установки по соотношениям сигнал/ шум, а также оценить качество начальных установок.
Примечание: так как ультразвуковой расходомер требует равномерного тока жидкости, обратите внимание на рекомендации, данные в руководстве по минимальным расстояниям от таких элементов как задвижка, насос, сужение/ расширение диаметра, колено, двойное колено и пр.
Варианты написания: ультразвуковой расходомер TUF2000S+TM1HT, TUF-2000S+TM1HT
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
