TUF2000B расходомер ультразвуковой, защита IP67

Модель:
TUF2000B
Производители
T-SONIC
Доступность:
В наличии
12 136грн.
Исполнение расходомера
стационарный
Диаметр
DN 15-25mm, DN 25-100mm, DN 50-700mm, DN 300-6000mm
Температура
от -30°С до 90°С, от -30°С до 160°С
Все характеристики

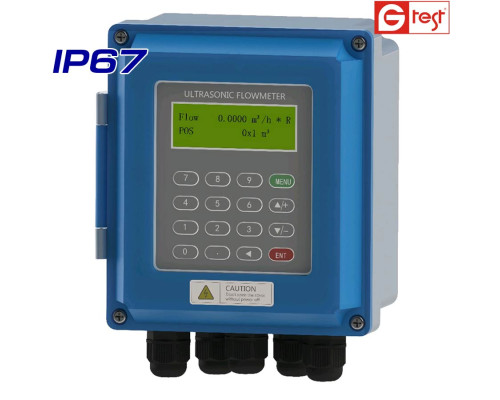

TUF2000B ультразвуковой расходомер поддерживающий широкую номенклатуру накладных и врезных датчиков потока жидкости, обеспечивает надёжное измерение скорости и объемного расхода жидкости. Благодаря большой номеклатуре датчиков охватывается диапазон диаметров труб от 15 мм до 6000 мм и температур от -30°С до 160°С (требуется выбрать соответствующий датчик).



Ультразвуковой расходомер TUF2000B предназначен для проведения технологических измерений объемного расхода и скорости движения жидкости в трубопроводах, а также выполнения функций счетчика тепловой энергии при подключении температурных датчиков CT1.

Конструктивно расходомер TUF2000B выполнен в  пыле-влагозащищенном корпусе (класс защиты IP67), гарантирующем полную защиту от проникновения пыли и влаги, допуская при этом кратковременное погружение расходомера в воду на глубину до 1 метра, накладные датчики имеют защиту IP68, обеспечивающую полную герметизацию и длительную работу под водой на глубине до 2-х метров (при монтаже нужно контактную группу залить силиконом или другим герметиком).

Монтаж расходомера TUF2000B для учёта объемного расхода воды

Установка расходомера для учёта объёмного расхода жидкости

Установка расходомера TUF2000B с температурными датчиками

Установка расходомера для учёта объёмного расхода жидкости и расчёта тепловой энергии.



Принцип работы ультразвукового расходомера основан на измерении временных параметров частотно-модулированного импульса и отклика акустической энергии между двумя преобразователями.



РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ УЛЬТРАЗВУКОВОГО РАСХОДОМЕРА

Данные рекомендации позволят избежать распространённых ошибок при первой установке ультразвукового расходомера.
Иногда, пользователь получив ультразвуковой расходомер выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим,  сейчас лишь бы заработало и что-то показало. Чем это чревато - 100% потерей времени, так как придется проводить установку и настройку с должной тщательностью. Если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жидкости и пр.) заданы не верно, то расчетное значение расстояния между датчиками будет также неверным и с высокой степенью вероятности расходомер вообще не увидит свой сигнал. Поэтому все установки выполняйте с должным вниманием.  После установки параметров выполнены  расходомер рассчитывает требуемое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками – это расстояние между внутренними кромками датчиков. Под подготовленной поверхностью подразумеваем очищенную от слоя загрязнений и краски поверхность трубы, с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги.  Устанавливайте датчики так, чтобы рабочие поверхности датчиков смотрели «друг на друга». Выполнив верное задание параметров и качественную установку датчиков, вы сразу получите результат – расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки – расходомер позволяет оценить качество установки по соотношениям сигнал/шум, а также оценить качество начальных установок.

Примечание: так как ультразвуковой расходомер требует равномерного тока жидкости, обратите внимание на рекомендации данные в руководстве по минимальным расстояниям от таких элементов как задвижка, насос, сужение/расширение диаметра, колено, двойное колено и пр.

Установка датчиков

Выбор точек установки

Правильная точка установки является ключом к установке датчика. Необходимо учитывать следующие факторы: полностью заполненный трубопровод, встряхивание, постоянный поток, образование накипи, температура, давление, электромагнитные помехи, приборная гильза.

>> Полностью заполненный трубопровод

Следующие ситуации когда трубопроводы могут быть полностью заполнены жидкостью:



>> Встряхивание

В месте установки не должно быть явной тряски, в противном случае его необходимо подтянуть.

>> Стабильный поток

Стабильный поток помогает обеспечить точность измерений.

Стандартные требования к стабильному потоку:

  1. Труба должна находиться далеко от выпускного отверстия насоса и полуоткрытого клапана. 10D в восходящем направлении и 5D в нисходящем. (D означает внешний диаметр)
  2. 30D для выхода насоса и полуоткрытого клапана



 Технические характеристики и описание расходомера TUF2000B (eng. pdf)

Руководство пользователя TUF2000B (eng. pdf)

Инструкция по эксплуатации TUF2000B (rus. jpg)

Перечень коммуникационных протоколов (eng. pdf)



Технические характеристики ультразвукового расходомера TUF2000B
TUF2000B Принцип   Измерение временных параметров частотно-модулированного импульса и его отклика
Погрешность  2% в диапазоне от 0,5 м/с до 1,0 м/с (в  зависимости от типа датчика, расхода, скорости возможна настройка расходомера для снижения погрешности до 1%)
Дисплей  2 х 20 символов, ЖКИ с подсветкой
Выходы  1 х 4 -20 мА, сопротивление в пределах 0-1 кОм, погрешность 0,1%
 1 х OCT импульс, длительность до 1000мс, по умолчанию 200мс
 1 х Relay - выход
Входы  3 х 4 -20 мА, погрешность 0,1%, (температура давление уровень жидкости)
 2 х датчики потока (up/down)
 2 х температурные входы Pt100, для реализации учёта тепловой энергии
Интерфейсы  RS485, для обновления ПО, поддерживает MODBUS (см. перечень протоколов)
Кабель  сдвоенный, экранированный - до 50 метров, RS485 - до 1000 метров
Условия установки Материал труб  сталь, нержавейка, медь, чугун, ПВХ, алюминий, цемент, стекло
Диаметр труб  от 15 мм до 6000 мм
Прямолинейный участок  10D до первого датчика (UP), 5D от второго датчика (DOWN), 30D от насоса.
Требования к жидкости Тип жидкости  вода, спирты, масла, растворы, бензины, керосин, сжиженные газы
Температура  от -30°С до 160°С.
Скорость жидкости  от 0 до 7 м/с
Турбулентность  не более чем 10000 ppm
Условия эксплуатации Температура  расходомер: от -20°С до 60°С,  датчики TS2: от -30°С до 90°С
Влажность  85% влажности, датчики могут быть погружены на глубину до 2 метров. (контакты залиты силиконом)
Питание  DC: от 8 до 36В. AC: 85-264 В, потребляемая мощность 1,5Вт
Габариты  132 х 150 х 85 мм



КОМПЛЕКТАЦИЯ
• TUF2000В расходомер ультразвуковой - 1 шт.
• Руководство пользователя, на CD диске - 1 экз. • Гарантийный талон - 1 экз.

ОПЦИИ
• Датчики раздельные с температурным диапазоном: -30°С до 90°С: TS2 (DN 25-100mm),  TM1 (DN 50-700mm)
• Датчики на линейке с температурным диапазоном: -30°С до 90°С: HS (DN 25-100mm),  HM (DN 50-300mm)
• Температурные датчики: CT1 (-30°С до 160°С)
• Гель TMZ1 для установки ультразвуковых датчиков (опционально)
• Кабель СAB-Flow (10 метров) для подключения датчиков.



расходомер TUF2000B

Варианты написания: ультразвуковой расходомер  TUF2000В, TUF-2000B

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
