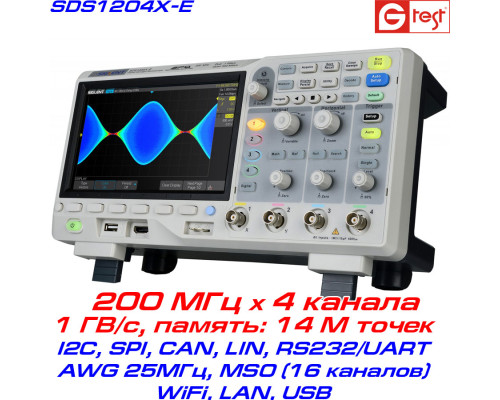

SDS1204X-E осциллограф, 200 МГц, 1ГВ/с, 4 канала

Модель:
SDS1204X-E
Производители
Siglent
Доступность:
Нет в наличии
37 746грн.
Количество каналов
4
Объём памяти
14М
Скорость выборки
1 ГВ/с
Генератор AFG
25 МГц
Декодирование
I2C, SPI, UART, RS232, CAN, LIN
Дисплей
7" (17.8см)
Логический анализатор
16 каналов
Все характеристики

SDS1204X-E цифровой 4-канальный осциллограф с технологией SPO (суперфосфор), производства компании Siglent, обладает полосой пропускания  200 МГц, скоростью выборки 1 ГВ/с, объёмом памяти 14 М точек, скоростью захвата осциллограмм: 100 тыс.форм/сек (обычный режим) / 400 тыс.!!! форм/сек. в режиме сегментированной выборки, обладает расширенной системой синхронизации, в том числе и декодированием на шинах I2C, SPI, UART, CAN, LIN, RS232, цветовой градацией частоты повторения осциллограмм, высокой чувствительностью 500мкВ/дел! и все это в стандартной комплектации без необходимости покупки опций.

Функциональность осциллографа SDS1204X-E можно расширить за счет аппаратных опций: генератор произвольных форм сигналов (25 МГц), 16-ти канальный логический анализатор, интерфейс Wi-Fi.

Все ключевые особенности модели SDS1204X-E: низкий уровень собственных шумов позволил реализовать усиление 500мкВ/дел.!, что согласитесь удобно при работе с сигналами малых уровней, а более мощный сигнальный процессор обеспечил быстрое разложение в ряд Фурье массива из 1 млн. точек.! (обычные осциллографы оперируют масивами из 1024 точек) что значительно улучшило разрешение в частотной области. Улучшенная чувствительность по входам и увеличенный до 1 М точек БПФ-анализ, все более приближает осциллографы SDS1204X-E к многофункциональным приборам объединяющих высокоэффективные инструменты для анализа сигналов как во временной так и частотной областях.



Для выполнения измерительных задач которые требуют гальванической развязки каналов предлагается опция ISFE.



Купить осциллограф Siglent SDS1204X-E для анализа смешанных сигналов можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".



ОСОБЕННОСТИ цифрового осциллографа SDS1204X-E для анализа смешанных сигналов:


• Улучшеная технология SPO (суперфосфор)
• Полоса пропускания: 200 МГц, 4 аналоговых канала
• Частота выборки: 1 ГВ/с в реальном масштабе времени (500 МВ/с при работе 4-х каналов одновременно)
 Высокая скорость захвата: до 400 тыс. форм сигнала/сек. в режиме сегментированной выборки
 Большой объем памяти: 14 M точек
 Цветоразностное представление частоты повторения сигналов, 256 уровней градации интенсивности
 Низкий уровень собственных шумов, усиление от 500 мВ/дел.
 Интеллектуальная система синхронизации на основе аппаратной части осциллографа
 Низкое фазовое дрожание триггера и высокая стабильность опорного генератора
 Декодирование данных последовательных шин: I2C, SPI, UART, CAN, LIN, RS232 (стандарт)
 Поддержка цифрового видео HDTV
 Гальванически развязанные каналы (аппаратная опция ISFE)
 Функция сегментированной выборки для захвата быстрых непоследовательных событий
 Функция масштабирования на основе аппаратной части осциллографа
 Наличие высокоскоростной функции PASS/FAIL основанных на аппаратной реализации
 38 автоматических измерений форм сигналов, наличие функций статистических измерений
 Быстрое преобразование Фурье FFT: обработка 1 млн. точек!!!
 Расширенные математические функции: БПФ, d/dt, интегрирование, извлечение квадратного корня
 Функция MSO 16-ти канального логического анализатора (опция)
 Функция построения амплитудо-частотной и фазо-частотной характеристик
 Опция AWG-генератора 25 МГц в составе аппаратной опции SAG1021I Генератор AWG совместно с программным ключем активации SDS1000X-E-FG Генератор AWG
 Опция 16-канального логического анализатора в составе аппаратной опции SLA1016 логический пробник совместно с программным ключем активации SDS1000X-E-16LA Логический анализатор
 Удаленный контроль и управление за работой осциллографа через Web Browser
 Отличный дисплей LCD TFT 7" c разрешением 800х600
 Интерфейсы: USB Host, USB device (USBTMC, PicBridge), LAN (VXI-11), EXT TRIG, PASS/FAIL, TRIG OUT
 Поддержка внешних дистанционных команд управления SCPI.


Также реализована функция построения АЧХ (амплитудо-частотных) и ФЧХ (фазо-частотных) характеристик тестируемых устройств при работе осциллографа с опциональным генератором или другим AWG-генератором семейства SDG.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ осциллогафов серии Siglent SDS1000X:

Модель SDS1204X-E
Полоса  200 МГц / 4 канала
Скорость выборки 1 ГВ/с (в реальном масштабе времени)
Объём памяти  14 млн. точек / канал. (при одновременной работе 4-х каналов: 7 млн. точек/канал)
Скорость захвата 100 тыс.форм/сек (обычный режим) / 400 тыс. форм/сек. (режим сегментированной выборки)
БПФ  обработка 1 млн. точек!
Декодирование  I2C, SPI, UART/RS232, CAN, LIN (стандарт)
Логический анализатор MSO 16 каналов, опция
Генератор сигналов AWG 25 МГц, опция



 Детальные технические характеристики осциллографа SDS1204X-E (pdf.)



В том случае, если активны все 4 канала, то каждый канал имеет максимальную частоту выборки 500 МВ/с, а если в работе только 2 канала - то максимальная частота 1 ГВ/с.


   высокая скорость выборки в двух канальном режиме работы осциллографа
скорость выборки 500 МВ/с в режиме 4 канала.

По сути SDS1104X-E имеет два независимых преобразователя АЦП с частотой выборки 1 ГВ/с (канал 1 и 2 делят между собой один, канал 3 и 4 делят другой), таким образом, в том случае если активны все 4 канала, каждый канал может достичь частоту выборки до 500 МВ/с.


Длина записи до 14 М точек (один каналl/режим в паре), 7 Mpts/CH (два канала/ режим в паре)

Большой объем памяти 14М обеспечивает значительные преимущества
Задействуя функцию масштабирования и макс длину записи до 14 Mpts, пользователи получают возможность захватывать значительно большее кол-во данных в течение более длительного периода при более высоком разрешении при этом масштабирование даёт возможность просмотра всех  мельчайших деталей сигналов.

Скорость захвата форм сигналов до 400,000 wfm/s

Высокая скорость захвата осциллограмм увеличивает вероятность захвата иллюзорных сигналов
При скорости захвата форм сигналов до 400,000 wfm/s (режим сегментированной выборки), осциллограф способен легко захватывать необычные события с низкой вероятностью появления. Время ожидания события снижено до 2,5 мкс.


Дисплей: 256 – уровневая градация по интенсивности свечения

256-ти уровненная градация интенсивности свечения.
Технология дисплея SPO обеспечивает быстрое обновление информации на нём. Результирующая цветоразностная трассировка становится ярче в отношении событий, происходящих чаще, и тускнеет при событиях, происходящих реже.

Цветовая градация идентична функции градации по интенсивности свечения, в данном случае цвет зависит от частоты повторения той или иной формы сигнала (цвет - “температура”) в противоположность изменениям интенсивности одного цвета. Красный цвет представляет собой более частые события, в то время, как голубой – события с меньшей частотой.


Декодирование сигналов на шинах последовательной передачи данных (стандартная функция)

Декодирование по  протоколам I2C, SPI, UART/RS232, CAN, LIN
Осциллографы SDS1204X-E обеспечивают захват и декодирование сигналов по протоколам I2C, SPI, UART/RS232, CAN, LIN. Информация по протоколам передачи данных и результате декодирования может быстро и эффективно представлена в табличном формате.


Архивирование  форм сигналов (История) и Сегментированный Захват

Функция записи событий осциллографом SDS1104X-E
Осциллограф SDS1204X-E обеспечивает захват и последующее воспроизведение осциллограм в режиме "История". Память осциллографа может быть поделена на сегменты (до 80 тыс.), каждому сегменту соответствует свой независимый триггер, тем самым достигается высокая скорость захвата осциллограмм до 400 тыс.форм сигналов в секунду.


Достоверные измерения на 14 M точках

Математический анализ осциллографом SDS1104X-E

Осциллограф SDS1204X-E обеспечивает полноту автоматических измерений с полным массивом выборок (14 M точек), что гарантирует большую достоверность результатов.


Режимы масштабирования и интервалов

 Функция масштабирования осциллограмм SDS1104X-E

Режим масштабирования в осциллографе SDS1204X-E реализован чрезвычайно удобно, позволяет легко выбрать искомый участок и развернуть его не теряя из виду общий вид осциллограммы.В данном режиме измерений  пользователь имеет возможность устанавливать произвольный интервал для выполнения анализа. Такой подход помогает избегать ошибок при измерениях, которые могут быть вызваны недействительными или посторонними массивами данных, тем самым существенно повышая эффективность и гибкость проводимых измерений.



1M точек Быстрого Преобразования Фурье



Новый математический сопроцессор позволяет выполнять анализ FFT оперируя с массивом 1 М точек. Это позволяет добится лучшего частотного разрешения.



Скоростная функция Прошёл/Не прошёл в аппаратной части


Осциллографы SDS1000X-E применяют аппаратную функцию Прошёл/Не прошёл, реализуя до 40,000 решений Прошёл/Не прошёл в секунду. Наличие функции генерирования определяемых пользователем тестовых шаблонов обеспечивает сравнение получаемых трассировок по маскам, что в свою очередь гарантирует возможности долгосрочного мониторинга сигналов или автоматического тестирования к-л производственной линии.




Установка настроек по умолчанию


Текущие параметры осциллографа могут быть зафиксированы клавишей Предварительной Установки через Меню Save.


16 цифровых каналов / осциллограф смешанных сигналов MSO (fтолько для 4-х канальных, опция)


16 цифровых каналов предоставляют пользователю возможность захватывать и синхронизироваться на конкретные формы сигналов, после чего одновременно анализировать их на базе одного прибора.


Поиск и Навигация (только для 4-х канальных версий)


Осциллографы SDS1000X-E способны отыскивать события, определяемые пользователем в каждом конкретном кадре. Имеется возможность осуществлять навигацию по времени (позиционирование задержек) и архивным кадрам.

Блоки питания

Количество каналов
4

Генераторы

Объём памяти
14М
Скорость выборки
1 ГВ/с

Осциллографы

Генератор AFG
25 МГц
Декодирование
I2C, SPI, UART, RS232, CAN, LIN
Дисплей
7" (17.8см)
Логический анализатор
16 каналов
Полоса частот
200 МГц
Тип осциллографа
стационарный

Тепловизор

Интерфейс
USB, LAN, Wi-Fi
