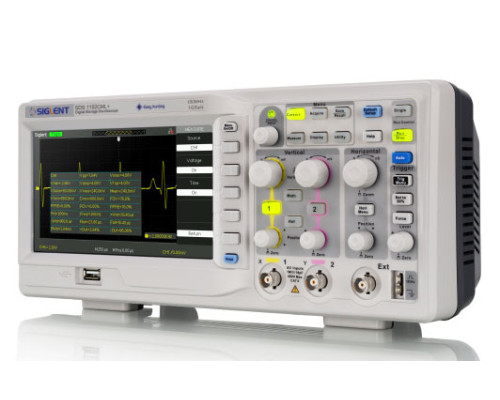

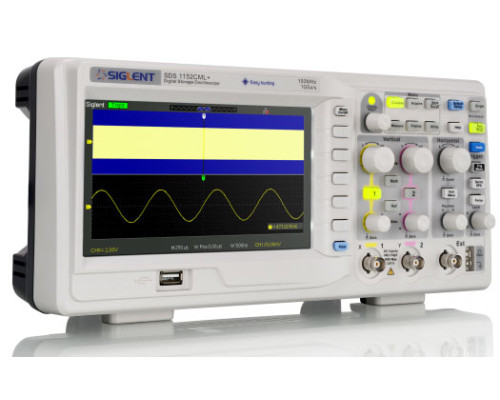

SDS1152CML+ осциллограф Siglent, 2x150МГц, 2 канала, 7" дисплей
SDS1152CML+ осциллограф Siglent, 2x150МГц, 2 канала, 7" дисплей SDS1152CML+ осциллограф Siglent, 2x150МГц, 2 канала, 7" дисплей SDS1152CML+ осциллограф Siglent, 2x150МГц, 2 канала, 7" дисплей SDS1152CML+ осциллограф Siglent, 2x150МГц, 2 канала, 7" дисплей SDS1152CML+ осциллограф Siglent, 2x150МГц, 2 канала, 7" дисплей SDS1152CML+ осциллограф Siglent, 2x150МГц, 2 канала, 7" дисплей

SDS1152CML+ осциллограф Siglent, 2x150МГц, 2 канала, 7" дисплей Отзывов: 0

Производитель: Siglent
Код товара: SDS1152CML+
Наличие: Есть на складе
Цена: 11340 грн.
(безнал: 13608 грн. с НДС)

Cопутствующие товары
SDS1202CNL+ осциллограф, 2х200МГц, 18к точек SDS1202CNL+ осциллограф, 2х200МГц, 18к точек 14100 грн.
SDS1202X осциллограф, 200 МГц, 1ГВ/с, 2 канала SDS1202X осциллограф, 200 МГц, 1ГВ/с, 2 канала 16950 грн. 15510 грн.
xDS3102A осциллограф 12bit, 2х100МГц, 40М точек xDS3102A осциллограф 12bit, 2х100МГц, 40М точек 18300 грн.
SDS8202 Осциллограф, 200 МГц, 2 канала SDS8202 Осциллограф, 200 МГц, 2 канала 17100 грн.
Стоимость сопутствующих товаров: 0.0
Общая стоимость: 11340

SDS1152CNL+ - цифровой осциллограф, производства компании Siglent, 2-х канальный, обладает полосой пропускания 150МГц, скоростью выборки 1 ГВ/с, объемом памяти 2М точек (7М точек в режиме записи).

Цифровой осциллограф SDS1152CML+ имеет отличный измерительный и аналитический потенциал, благодаря большиму количеству функций захвата и обработки результатов измерений. Встроенные настраиваемые фильтры позволяют проанализировать их влияние на входной сигнал. Аппаратный частотомер обеспечивает измерение частоты входного сигнала (до 200 МГц) вне зависимости от значения развёртки осциллографа. Математические функции и операнды (сложение, вычитание, деление, умножение), а также разложение сигнала в ряд Фурье - обеспечивают возможность анализа сигнала в частотной области. Автоматические измерения (32 параметра)  и курсорные измерения упрощают численный анализ при выполнении рутинных операций. Встроенная функция промышленного тестирования PASS/FAIL - обеспечивает простоту и удобство автоматического тестирования сигнала на соответствие заданным параметрам.

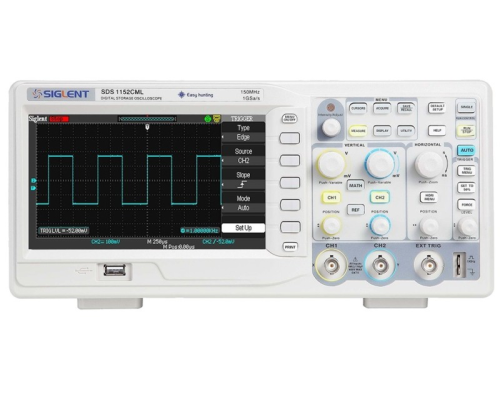

SDS1102CML+ является дальнейшим развитием отлично зарекомендовавшей модели SDS1152CML. Изменения каснулись не только дизайна осциллографа и панели управления, существенно улучшено разрешение дисплея 800х480 обеспечивая лучшую детализацию осциллограмм, увеличен объем памяти на 1М точек в режиме записи, а также включен в стандартную конфигурацию LAN-интерфейс обеспечивая тем самым по настоящему удаленное управление осциллографом.

В отличие от предидущей модели, входы осциллографа SDS1102CML+ имеют два режима подключения: высокоомный и 50 Ом, что важно если есть обязательные требования к согласованию нагрузки.

Для выполнения измерительных задач которые требуют гальванической развязки каналов предлагается опция ISFE.

Купить осциллограф Siglent SDS1152CML+ можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".



ОСОБЕННОСТИ осциллографа SDS1152CML+:
• Полоса пропускания: 150 МГц
• Количество каналов: 2 канала + внешний вход синхронизации
• Скорость выборки: 1 ГВ/с  (Real time), 50 ГВ/с (эквивалентная выборка)
• Анализ в частотной области (БПФ)
• Объем памяти: 2М точек (7М точек в режиме записи)
• Дисплей 7" TFT разрешение: 800 х 480
• 6-ти разрядный частотомер (аппаратный)
• Встроенные настраиваемые цифровые фильтры
• Поддержка SCPI команд программирования

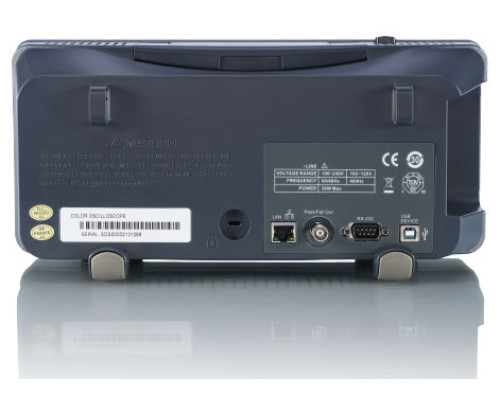

• Интерфейс: USB Host, USB Device, LAN, Pass/Fail, RS232
• Функция записи и воспроизведения осциллограмм
• Функция тестирования по пределам PASS/FALL
• Интерфейс пользователя: русскоязычный.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  цифрового сциллографа SDS1152CML+:
Полоса пропускания 150 МГц
Время нарастания фронта < 3,5 нс
Количество каналов 2 канала + вход внешней синхронизации
Чувствительность по вертикали  от 2 мВ/дел до 10 В/дел
Погрешность измерений <3% (от 5 мВ/дел до 10 В/дел);  <4% (от 2 мВ/дел до 5 мВ/дел)
Разрешение по вертикали 8 бит
Смещение (offset) ±1,6 В ( от 2 мВ до 200 мВ/дел); ±40 В ( от 206 мВ  до 10 В/дел)
Скорость развертки от 2,5 нс до 50 с/дел
в режиме Scan: от 100 мс до 50 с/дел

Входные параметры
Входной импеданс высокоомный: 1 MОм±2%, 18 pF ±3 pF
50 Ом: 50 Ом±2%
Режимы входа AC, DC, GND
Максимальное входное напряжение ± 400 В ампл., САТI, САТII
Коэф. деления (стандартных пробников) х1; х10
Корекция по поэффициенту пробника х1, х10, х50, х100, х500, х1000

Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Условия синхронизации по уровню, по параметру импульса,  видео, по нарастанию/спаду,  внешний запуск
Источник синхронизации СН1/CH2, внешний, внешний / 5, AC линия питания

Частотомер (аппаратный)
Разрешение 6 бит, (1 Гц)
Погрешность ± 0,001%
Диапазон частот от 10 Гц до 200 МГц
Формы сигналов все сигналы захваченные системой синхронизации

Система цифровой обработки
Тип выборки в реальном времени, эквивалентная выборка
Скорость выборки 1 ГВ/с (СН1) / 500 МВ/с (СН1/CH2)
Эквивалентная скорость выборки 50 ГВ/с
Объем памяти 2М точек (7М точек в режиме записи)
Режим выборки прямая выборка, регистрация пиков, усреднение
Усреднение 4, 16, 32, 64, 128, 256
Режим формирование формы векторный, точечный
Функция послесвечения нет, 1 с, 2 с, 5 с, постоянно
Алгоритм востановления сигнала sin(x)/x

Система измерений и математической обработки
Автоматические измерения Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF,LRR,LRF, LFR, LFF
Курсорные измерения ручной режим установки курсоров, режим слежения (авто установка). delta-измерения
Функции математические сложение, вычитание, умножение, деление, БПФ
БПФ количество точек в анализе: 1024, окна: Хенинга, Хаминга, Блекмена, алгоритм прямоугольников

Общие характеристики
Дисплей 7" (17,8 см) технология TFT, подсветка LCD
Разрешение 800 х 480
Глубина цвета 24 бита
Контраст 500 : 1
Цветовая схема нормальная, инвертированная
Язык интерфейса 12 языков, включая русский
Питание 100-240 В, 45-440 Гц, <50 Вт
Габариты 323 (ширина) х 135 (глубина) х 157 (высота)
Масса 2,5 кг.

Параметры окружающей среды
Температура рабочая от 10 °С до 40 °С
Влажность  до 85% RH
Высота рабочая до 3000 м, хранения до 15266 м



КОМПЛЕКТАЦИЯ
• SDS1152CML+, осциллограф - 1 шт.
• Пробники осциллографические PB215 - 2 шт.
• Кабель питания - 1 шт.
• Кабель USB  - 1 шт.
• Программное обеспечение, CD-диск   - 1 шт.
• Руководство пользователя (рус.) - 1 шт.
• Гарантийный талон - 1 экз.



КРАТКИЙ ОБЗОР: функциональность цифрового осциллографа Siglent SDS1152CML+:

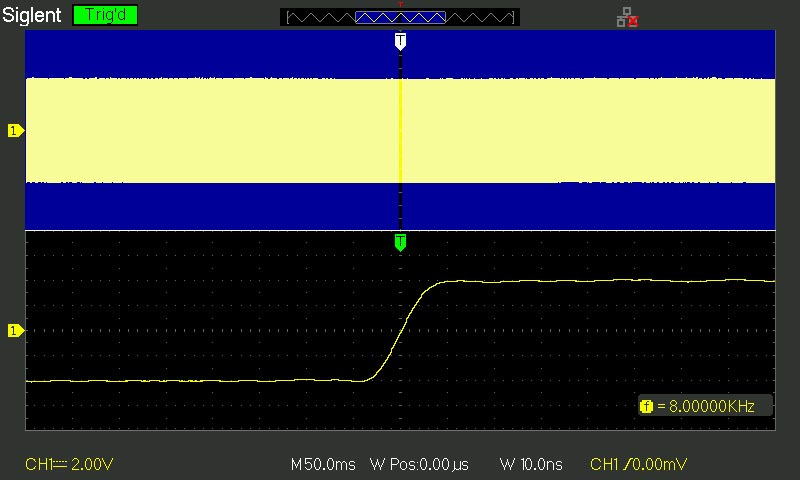

SDS1152CML+ функция масштабирования

Функция масштабирования, обеспечивает временную детализацию выбранного элемента осциллограммы. Именно для таких задач масштабирования большая память предоставляет лучшую временную детализацию.



SDS1152CML+ математическая обработка сигнала

Доступна функция разложения сигнала в ряд Фурье, с возможностью выбора окон анализа, масштабированием как по частоте так и амплитуде, курсорными измерениями.

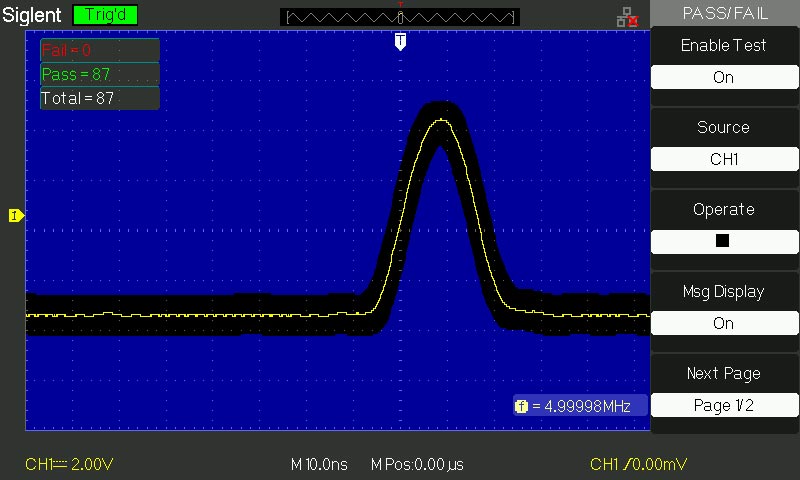

SDS1152CML+  тестирование с использованием маски

Функция промышленного тестирования. Обеспечивает быстрое создание масок на основании заданных допусков и проведение тестирование сигналов на их соответствие.

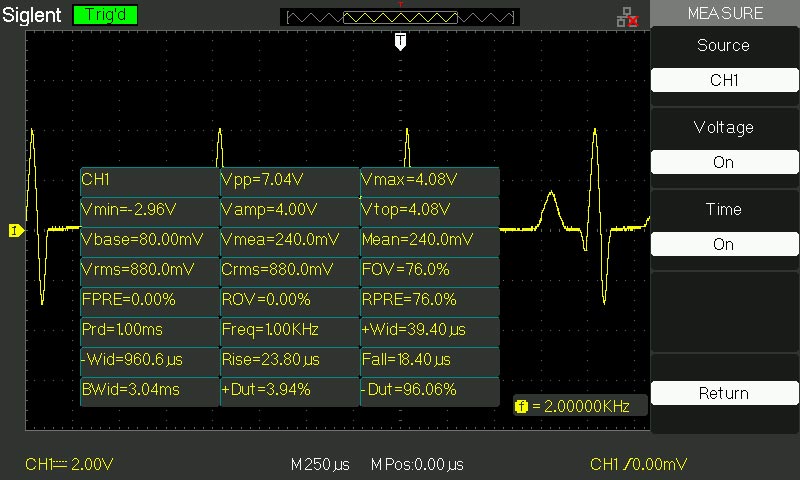

SDS1152CML+  реализация осциллографом автоматических измерений

Автоматические измерения. Обеспечивают измерение основных параметров, всего 32 параметра разделенные на две группы: временные и амплитудные.

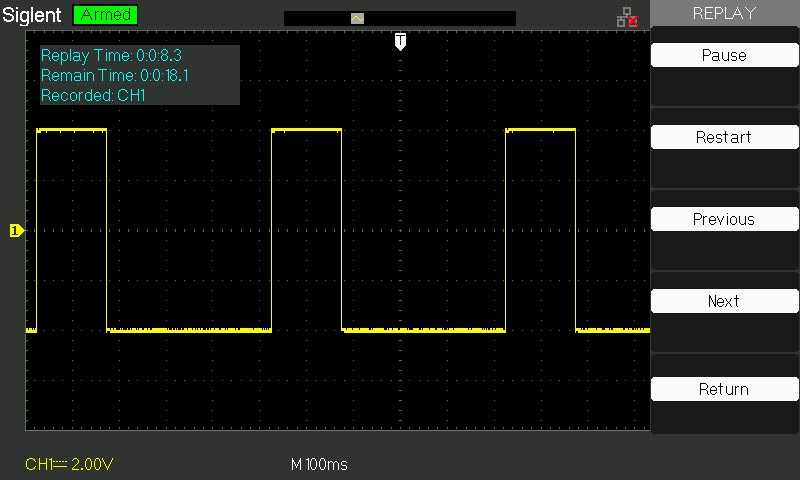

функция записи в осциллографе SDS1152CML+

Функция записи осциллограмм. Предназначена для долговременной записи с последующим покадровым анализом оcциллограмм.



Варианты написания: SDS1152CML+, SDS-1152CML+, SDS 1152CML+
