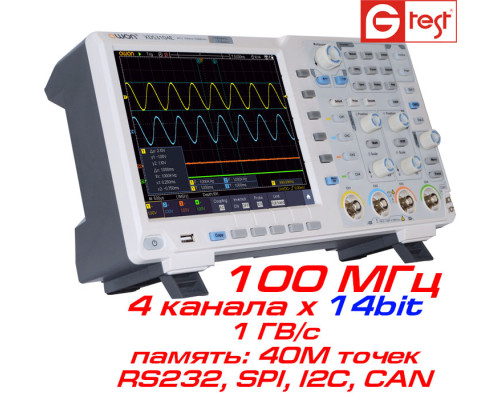

xDS3104AE осциллограф 14 bit, 4 х 100МГц, 40М точек

Модель:
xDS3104AE
Производители
OWON
Доступность:
Нет в наличии
30 340грн.
Количество каналов
4
Объём памяти
40М
Скорость выборки
1 ГВ/с
Встроеный мультиметр
есть
Генератор AFG
25 МГц
Декодирование
RS232, SPI, I2C, CAN
Дисплей
8" (21см)
Все характеристики

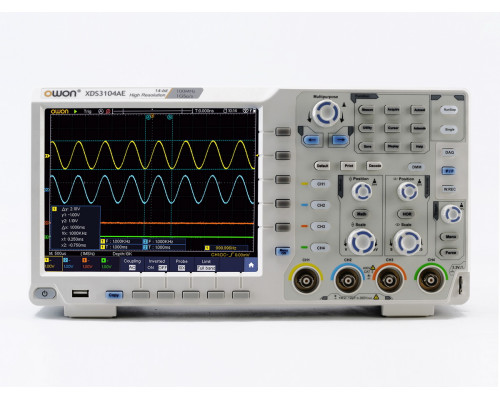

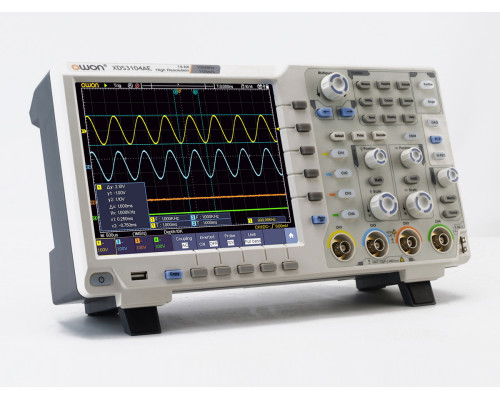

xDS3104AE - четырёхканальный, высокоэффективный цифровой осциллограф, проимзводства компании OWON. Осциллограф данной модели обладает полосой пропускания: 100 МГц, имеет высокую частоту дискретизации выборок (в масштабе реального времени): 1 ГВ/с, и память на 40 М точек. Особенность модель xDS3104AE заключается в более эффективном АЦП: 14 бит (по-вертикали). Расширенная функциональность цифровых осциллографов серии xDS3004E, а также высокая скорость захвата форм сигналов: до 45,000 осциллограмм/секунду, и большой объём памяти 40Мб преобразуют осциллограф в мощный инструмент для комплексного сервисного обслуживания устройств и электроники. При необходимости xDS3104AE может оснащатся сенсорным дисплеем ёмкостного типа и батареей для автономного питания прибора.




Для расширения функциональных возможностей осциллографа доступны опции: функциональных генераторов AWG (1 канал х 25 МГц, 2 канала х 25 МГц, 14 bit), мультиметра, декодирования протоколов RS232, SPI, I2C, CAN а также WiFi и VGA интерфейсы.




Купить осциллограф xDS3104AE можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".



ОСОБЕННОСТИ
Диапазон пропускания частот: 100 МГц
Количество каналов: 4 канала + внешний вход синхронизации
Разрешение (по-вертикали): 14 бит
Частота дискретизации: 1 ГВ/с (Real Time)
Объём памяти: 40M точек
• Низкий уровень собственных шумов
Высокая чувствительность по вертикали: 1 мВ/дел до 10 В/дел.
Горизонтальная развёртка: от 2 нс до 1000 с/дел.
Захват осциллограмм: 45 000 форм сигналов/сек.
Wi-Fi интерфейс, встраиваемый модуль (опция)
• Функции DMM: напряжение, ток, сопротивление, ёмкость (опция).
• Сенсорный ёмкостной дисплей  (опция)
Математические операнды и функция БПФ
• Интерфейсы: USB-host, USB-device, USB порт для Pict-Bridge,(LAN, VGA, Wi-Fi опционально)
• Захват и декодирование: RS232, SPI, I2C, CAN (опционально)
• Генератор AWG 25 МГц (опция)
Аккумулятор для автономного питания (опция).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель xDS3064E xDS3104E xDS3104AE
Разрешение по вертикали 8 бит 8 бит 14 бит
Полоса пропускания 60 МГц 100 МГц
Время нарастания фронта < 5,8 нс < 3,5 нс
Количество каналов 4 канала + вход внешней синхронизации
Чувствительность по вертикали  от 1 мВ/дел до 10 В/дел.
Погрешность измерений 3%
Скорость развертки от 2 нс/дел. до 1000 с/дел.
Память 40М точек



Входные параметры

Входной импеданс 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2%
Режимы входа AC, DC, GND
Максимальное входное напряжение 1 MОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms
Коэф. деления (стандартных пробников) х1; х10
Коррекция по по коэффициенту пробника 0.001X - 1000X



Система синхронизации

Режимы синхронизации авто, норм., единичный захват
Условия синхронизации Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN + декодирование  I2C, SPI, RS232 и CAN
Источник синхронизации СН1/CH2/СН3/CH4, внешний, внешний / 5, AC линия питания


Система цифровой обработки
Тип выборки в реальном времени
Скорость выборки 1 ГВ/с
Сохранение осциллограмм 100 во внутренней памяти
Объем памяти 40М точек
Режим выборки прямая выборка, регистрация пиков, усреднение
Режим формирование формы векторный, точечный
Алгоритм востановления сигнала sin(x)/x



Система измерений и математической обработки

Автоматические измерения  Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,
+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Курсорные измерения ручной режим установки курсоров, режим слежения (авто установка). delta-измерения
Функции математические сложение, вычитание, умножение, деление, БПФ



Мультиметр / DMM (опция)

Входной импеданс 10 МОм, максимальный вход max input: AC 750V / DC 1000V
Напряжение VDC: 400 мВ, 4 В, 400 В: ±(1 ± 1 е.м.р)
VAC: 4 В, 40 В, 400 В: ±(1 ± 3 е.м.р.); частота: 40 Гц - 400 Гц
Ток DC: 40 мА, 400 мА: ±(1,5% ± 1 е.м.р); 10 A: ±(3% ± 3 е.м.р)
AC: 40 мА: ±(1,5% ± 3 е.м.р), 400 мА: ±(2% ± 1 е.м.р), 10 A: ±(3% ± 3 е.м.р)
Сопротивление 400 Ом: ±(1% ± 3 digits), 4 кОм - 40 МОм: ±(1% ± 1 е.м.р)
Ёмкость 51,2 нФ - 100 мкФ: ±(3% ± 3 е.м.р)
Количество отсчётов 3¾ разрядов (4000 отсчётов)
Тестирование диодов до 1,5 В; тест на проводимость




Генератор произвольных форм сигналов  (опция)

Полоса 25 МГц
Скорость выборки 125 МВ/с
Разрешение 14 бит
Амплитуда от 2 мВ до 6 В
Цифровой мультиметр DMM
Длинна формы сигнала 8 000 точек
Стандартные формы сигналов синус, треугольник, меандр, импульс




Общие характеристики

Дисплей 8"  цветной LCD, 800 x 600, сенсорный
Интерфейсы USB host, USB device, USB port for PictBridge, Trig Out (P/F), (LAN, VGA, Wi-Fi опция)
Питание 100-240 В, 45-440 Гц, <15 Вт
Батарея опционально батарея: 13,2 А/ч; 3,7 В
Габариты 340 (ширина) х 177 (высота) х 90 (глубина)
Масса 2,6 кг.



КОМПЛЕКТАЦИЯ

• Осциллограф xDS3104AE - 1 шт. • Пробники осциллографические  - 4 шт. • Кабель питания - 1 шт. • Кабель USB  - 1 шт. • Программное обеспечение, CD-диск  - 1 шт. • Руководство пользователя  - 1 шт. • Гарантийный талон - 1 экз.

Опции

Интерфейс VGA VGA
Интерфейс Wi-Fi Wi-Fi
Цифровой мультиметр DMM
Захват и декодирование I2C, SPI, RS232 стандарт
Захват и декодирование CAN  CAN
Генератор сигналов произвольных форм, 1 канал х 25 МГц AWG1
Генератор сигналов произвольных форм, 2 канала х 25 МГц AWG2
Сенсорный дисплей стандарт
Аккумуляторная батарея xDS-BAT



4-х канальный осциллограф OWON

Варианты написания: xDS3104AE, xDS-3104AE
