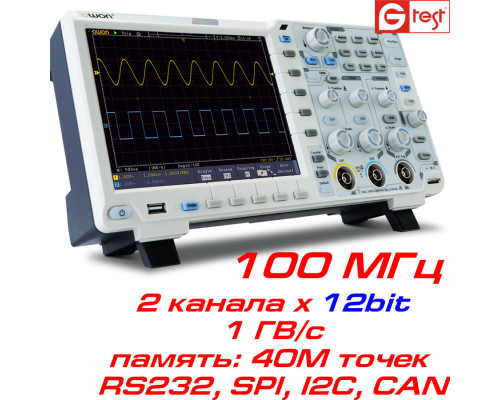

OWON xDS3102A Осциллограф, 100 МГц, 2 канала
OWON xDS3102A Осциллограф, 100 МГц, 2 канала OWON xDS3102A Осциллограф, 100 МГц, 2 канала OWON xDS3102A Осциллограф, 100 МГц, 2 канала OWON xDS3102A Осциллограф, 100 МГц, 2 канала OWON xDS3102A Осциллограф, 100 МГц, 2 канала OWON xDS3102A Осциллограф, 100 МГц, 2 канала

OWON xDS3102A Осциллограф, 100 МГц, 2 канала Отзывов: 0

Производитель: OWON
Код товара: xDS3102A
Наличие: Есть на складе
Цена: 15120 грн. 13635 грн.
(безнал: 16362 грн. с НДС)

Cопутствующие товары
xDS-BAT аккумулятор Li-ion 13200 мАч xDS-BAT аккумулятор Li-ion 13200 мАч 1385 грн.
xDS-TOU Сенсорный дисплей * xDS-TOU Сенсорный дисплей 0 грн.
xDS-I2C, SPI, RS232 декодирование * xDS-I2C, SPI, RS232 декодирование 0 грн.
Стоимость сопутствующих товаров: 0.0
Общая стоимость: 13635
* Нобходимый сопутствующий товар
xDS3102A - многофункциональный цифровой осциллограф OWON, (полоса пропускания 100 МГц, скорость выборки: 1 ГВ/с, память 40 Мб, дисплей 8'', АЦП: 12 бит).

Особенностью осциллографов xDS3102А является АЦП высокого разрешения - 12 бит,  а также большой объём памяти  - 40М точек, высокая скорость захвата осциллограмм - 75 000 форм. сигналов / сек., малый уровень собственных шумов обеспечивающий усиление от 1 мВ/дел.


Все осциллографы xDS3102A с декабря 2016г. имеют декодирование I2C, SPI, RS232 и сенсорный дисплей в стандартной комплектации.

Для расширения функциональности доступны опции: функциональных генераторов AWG (1 канал х 25 МГц, 2 канала х 25 МГц), мультиметра и декодирования протоколов RS232, SPI, I2C, CAN


Стандартная поставка включает интерфейсы 2хUSB, LAN, опционально Wi-Fi и VGA.

Осциллограф xDS3102А относится к серии "портативных осциллографов" компании OWON, портативность обеспечивает опция - аккумуляторная батарея, что позволяет эффективно использовать осциллограф там где нет сетевого питания или в случаях когда требуется гальваническая развязка по питанию.


Для выполнения измерительных задач которые требуют гальванической развязки каналов предлагается опция ISFE.



Купить осциллограф xDS3102A можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".




ОСОБЕННОСТИ
• Полоса пропускания: 100 МГц, количество каналов: 2 канала+внешний вход синхронизации
• Высокое разрешение 12 бит
• Скорость выборки: 1 ГВ/с  (Real time)
• Объем памяти: 40M точек
• Низкий уровень собственных шумов
• Усиление по вертикали: 1 мВ/дел до 10 В/дел.
• Диапазон развёртки: от 2 нс до 1000 с/дел.
• Высокая скорость захвата осциллограмм: 75000 осциллограмм/сек.
• Встраиваемый модуль Wi-Fi (опция)
• Функции мультиметра: напряжение, ток, сопротивление, ёмкость (опция).
• Сенсорный дисплей 1024 x 768 IPS (опция)
• Поддержка протокола SCPI
• Интерфейс: USB, LAN, VGA (опция), Wi-Fi (опция)
• Захват и декодирование: RS232, SPI, I2C, CAN (стандартно с декабря 2016г.)
• Генератор произвольных форм сигналов, 2 канала х 25 МГц (опция)
• Встраиваемая батарея (опция).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель xDS3062A xDS3102A xDS3202 xDS3202A xDS3302
Разрешение по вертикали 12 бит 12 бит 8 бит 14 бит 8 бит
Полоса пропускания 60 МГц 100 МГц 200 МГц 300 МГц
Время нарастания фронта < 5,8 нс < 3,5 нс < 1,7 нс < 1,25 нс
Количество каналов 2 канала + вход внешней синхронизации
Чувствительность по вертикали  от 1 мВ/дел до 10 В/дел.
Погрешность измерений 1% 1% 3% 1% 3%
Скорость развертки от 2 нс/дел. до 1000 с/дел. от 1 нс/дел. до 1000 с/дел.
Память 40М точек



Входные параметры

Входной импеданс 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2%
Режимы входа AC, DC, GND
Максимальное входное напряжение 1 MОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms
Коэф. деления (стандартных пробников) х1; х10
Коррекция по по коэффициенту пробника 0.001X - 1000X



Система синхронизации

Режимы синхронизации авто, норм., единичный захват
Условия синхронизации Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опционально:  I2C, SPI, RS232, CAN + декодирование  I2C, SPI, RS232 и CAN
Источник синхронизации СН1/CH2, внешний, внешний / 5, AC линия питания


Система цифровой обработки
Тип выборки в реальном времени
Скорость выборки xDS3062A / 3102A: 1 ГВ/с - 8 bit, 500 МВ/с - 12 bit
xDS3202A: 1 ГВ/с - 8 bit, 500 МВ/с - 12 bit, 100 МВ/с - 14 bit
xDS3202: 2 ГВ/с - 8 bit
Сохранение осциллограмм 100 во внутренней памяти
Объем памяти 40М точек
Режим выборки прямая выборка, регистрация пиков, усреднение
Режим формирование формы векторный, точечный
Алгоритм востановления сигнала sin(x)/x



Система измерений и математической обработки

Автоматические измерения  Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,
+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Курсорные измерения ручной режим установки курсоров, режим слежения (авто установка). delta-измерения
Функции математические сложение, вычитание, умножение, деление, БПФ



Мультиметр / DMM (опция)

Входной импеданс 10 МОм, максимальный вход max input: AC 750V / DC 1000V
Напряжение VDC: 400 мВ, 4 В, 400 В: ±(1 ± 1 е.м.р)
VAC: 4 В, 40 В, 400 В: ±(1 ± 3 е.м.р.); частота: 40 Гц - 400 Гц
Ток DC: 40 мА, 400 мА: ±(1,5% ± 1 е.м.р); 10 A: ±(3% ± 3 е.м.р)
AC: 40 мА: ±(1,5% ± 3 е.м.р), 400 мА: ±(2% ± 1 е.м.р), 10 A: ±(3% ± 3 е.м.р)
Сопротивление 400 Ом: ±(1% ± 3 digits), 4 кОм - 40 МОм: ±(1% ± 1 е.м.р)
Ёмкость 51,2 нФ - 100 мкФ: ±(3% ± 3 е.м.р)
Количество отсчётов 3¾ разрядов (4000 отсчётов)
Тестирование диодов до 1,5 В; тест на проводимость




Генератор произвольных форм сигналов  (опция)

Полоса 25 МГц  50 МГц
Скорость выборки 125 МВ/с 250 МВ/с
Разрешение 14 бит
Амплитуда от 10 мВ до 6 В
Цифровой мультиметр DMM
Длинна формы сигнала 8к точек
Стандартные формы сигналов синус, треугольник, меандр, импульс




Общие характеристики

Дисплей 8"  цветной LCD, 800 x 600 (опция сенсорного дисплея 1024 x 768 IPS )
Интерфейсы USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, VGA (optional), Wi-Fi (optional)
Питание 100-240 В, 45-440 Гц, <15 Вт
Батарея опционально батарея: 13,2 А/ч; 3,7 В
Габариты 340 (ширина) х 177 (высота) х 90 (глубина)
Масса 2,6 кг.



КОМПЛЕКТАЦИЯ

• Осциллограф xDS3102A - 1 шт.
• Пробники осциллографические  - 2 шт.
• Кабель питания - 1 шт.
• Кабель USB  - 1 шт.
• Программное обеспечение, CD-диск  - 1 шт.
• Руководство пользователя  - 1 шт.
• Гарантийный талон - 1 экз.

В комплект поставки xDS3062A включены осциллографические щупы P5100 (2 шт.) с переключаемым коэффициентом деления 1:1 и 1:10. Максимальное рабочее напряжение для щупа P5100 в режиме деления 1:10 не должно превышать 600 В. В том случае, если требуется выполнять анализ сигналов с большим напряжением рекомендуем осциллографические щупы P4100 (100 МГц, деление 1:100) или P4250 (250 МГц, деление 1:100) с максимальным рабочим напряжением до 2000 В.

Опции

Интерфейс VGA VGA
Интерфейс Wi-Fi Wi-Fi
Цифровой мультиметр DMM
Захват и декодирование I2C, SPI, RS232 (включено в стандартную поставку, с декабря 2016г.) I2C, SPI, RS232
Захват и декодирование CAN  CAN
Генератор сигналов произвольных форм, 1 канал х 25 МГц AWG1
Генератор сигналов произвольных форм, 2 канала х 25 МГц AWG2
Сенсорный дисплей (включено в стандартную поставку, с декабря 2016г.) TOU, ёмкостной
Аккумуляторная батарея xDS-BAT



XDS3062A

Варианты написания: xDS3102A, xDS-3102A
