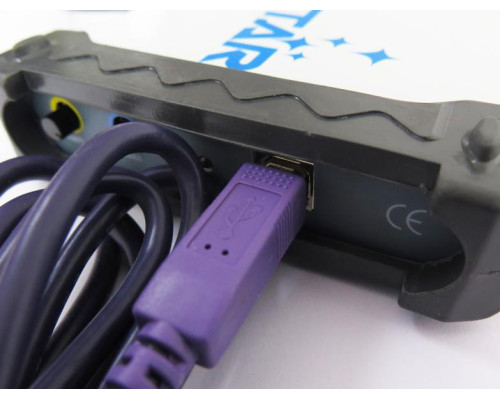

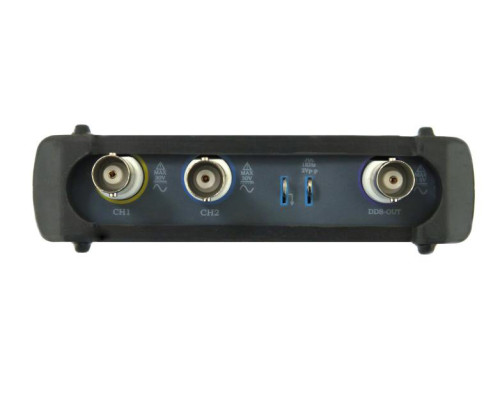

ISDS205X осциллограф - приставка INSTRUSTAR, 20 МГц, 2 канала, DDS, логический анализатор
ISDS205X осциллограф - приставка INSTRUSTAR, 20 МГц, 2 канала, DDS, логический анализатор ISDS205X осциллограф - приставка INSTRUSTAR, 20 МГц, 2 канала, DDS, логический анализатор ISDS205X осциллограф - приставка INSTRUSTAR, 20 МГц, 2 канала, DDS, логический анализатор ISDS205X осциллограф - приставка INSTRUSTAR, 20 МГц, 2 канала, DDS, логический анализатор ISDS205X осциллограф - приставка INSTRUSTAR, 20 МГц, 2 канала, DDS, логический анализатор ISDS205X осциллограф - приставка INSTRUSTAR, 20 МГц, 2 канала, DDS, логический анализатор

ISDS205X осциллограф - приставка INSTRUSTAR, 20 МГц, 2 канала, DDS, логический анализатор Отзывов: 0

Производитель: Instrustar
Код товара: ISDS205X
Наличие: Есть на складе
Цена: 3589 грн.
(безнал: 4307 грн. с НДС)

Cопутствующие товары
SDS5032E осциллограф, 2х30МГц, 10к точек SDS5032E осциллограф, 2х30МГц, 10к точек 6583 грн.
VDS1022 USB-осциллограф, 25 МГц, 2 канала VDS1022 USB-осциллограф, 25 МГц, 2 канала 2227 грн.
VDS2062 USB-осциллограф, 60 МГц, 2 канала VDS2062 USB-осциллограф, 60 МГц, 2 канала 5626 грн.
SDS1102CML+ осциллограф, 2х100МГц, 2М точек SDS1102CML+ осциллограф, 2х100МГц, 2М точек 8990 грн.
Стоимость сопутствующих товаров: 0.0
Общая стоимость: 3589
ISDS205X -  двухканальный цифровой USB-осциллограф, производства компании INSTRUSTAR, имеет полосу пропускания 20 МГц, обладает выборкой: 48 МВ/с и большим объемом памяти: 1Мб/канал, реализует функции 2-х канального анализатора спектра, 16-ти канального логического анализатора, регистратора и DDS-генератора.
-

ОСОБЕННОСТИ ISDS205X:
• Полоса пропускания: 20 МГц
• Количество каналов: 2 канала
• Скорость выборки: 48 МВ/с  (Real time)
• Режим измерений, курсорные измерения
• Объём памяти буфера 1МБ/канал
• Анализатор спектра FFT
• 16-ти каналиный логический анализатор
• DDS-генератор
• Регистратор.


  Осциллограф Анализатор спектра Регистратор Логический анализатор  DDS-генератор
ISDS205A
ISDS205B
ISDS205C
ISDS205X



Детальные технические характеристики, руководство пользователя и программное обеспечение ISDS205X.



Осциллограф

Кол-во каналов / импеданс 2 / 1 МОм, 25 пФ
Полоса пропускания 20 МГц
Режимы по входу AC/DC
Диапазон измерения напряжения ±6В (1X) / ±60В (10X)
Диапазон развёртки от 1нс до 20 с.
Скорость выборки / разрядность 48 МВ/с  / 8 бит
Объем памяти 1 Мб / канал
Режим синхронизации авто / норм / ждущий
Условия захвата фронт, нарастающий фронт, ниспадающий фронт
Режим дисплея XY, XT


Анализатор спектра

Количество каналов
Полоса пропускания 20 МГц
Алгоритм FFT (18 окон) / корреляционный анализ
FFT-количество точек от 8 до 1048576 / канал
FFT-измерения гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR
FFT-окна

Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris,

tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method



Регистратор

Количество каналов
Скорость выборки 1 канал: от 1К до 24М выборок /сек;  2 канала: от 1К до 16М выборок /сек
Объём записи максимум 4 Гб


Логический анализатор (205С / 205X)

Количество каналов 16
Скорость выборки 8 каналов: от 25К до 24М выборок /сек;  16 каналов: от 250К до 16М выборок /сек
Объём записи 1Мб - 2Гб


Saleae логический анализатор (205С / 205X)

Количество каналов 8
Анализ протоколов Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/Mouse
Объём записи 1Мб - 10Тб


DDS-генератор (205B / 205X)

Стандартные формы синус, меандр, пила, зубья (up / down)
Амплитуда до 9 В (без нагрузки)
Импеданс 200 Ом
Смещение 2,5В
Частотный диапазон 1 Гц - 20 МГц, (синус), 2 МГц  (другие формы)
Линейность (пила) > 98%
Искажения (синус) < 0.8%
Скорость нарастания 100 нс



КОМПЛЕКТАЦИЯ
• USB-осциллограф ISDS205X - 1 шт.
• Пробники осциллографические  - 2 шт.
• Кабель USB  - 1 шт.
• Программное обеспечение, CD-диск   - 1 шт.
• Руководство пользователя  - 1 шт.
• Гарантийный талон - 1 экз.





Варианты написания: ISDS205X, ISDS-205X, ISDS 205X

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.

Осциллографы
Количество каналов 2
Объём памяти 1000000
Полоса частот 20 МГц
Скорость выборки 0.048 ГВ/с
Тип осциллографа приставка к ПК
