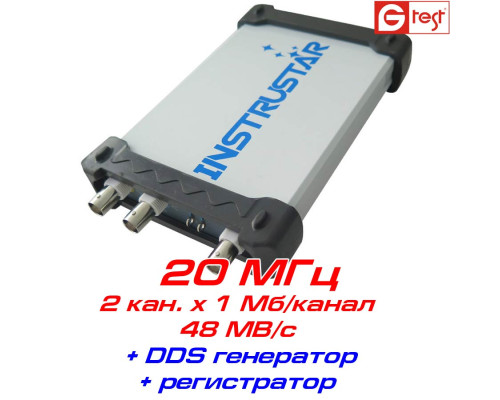

ISDS205B виртуальный осциллограф, 20 МГц, 2 канала
3 690грн.
Количество каналов
2Объём памяти
1МСкорость выборки
0.048 ГВ/сГенератор AFG
20 МГцПолоса частот
20 МГцТип осциллографа
приставка к ПКISDS205B - виртуальный двухканальный цифровой осциллограф c встроенным DDS - генератором, производства компании INSTRUSTAR, имеет полосу пропускания 20 МГц, обладает выборкой: 48 МВ/с и большим объемом памяти: 1Мб/канал. Реализует функции регистратора и 2-х канального анализатора спектра.
ОСОБЕННОСТИ ISDS205В:
• Полоса пропускания: 20 МГц
• Количество каналов: 2 канала
• Скорость выборки: 48 МВ/с (Real time)
• Режим измерений, курсорные измерения
• Объём памяти буфера 1МБ/канал
• Анализатор спектра FFT
• Полоса пропускания: 20 МГц
• Количество каналов: 2 канала
• Скорость выборки: 48 МВ/с (Real time)
• Режим измерений, курсорные измерения
• Объём памяти буфера 1МБ/канал
• Анализатор спектра FFT
• Встроенный генератор (до 20 МГц).
Осциллограф | Анализатор спектра | Регистратор | Логический анализатор | DDS-генератор | |
ISDS205A | • | • | • | ||
ISDS205B | • | • | • | • | |
ISDS205C | • | • | • | • | |
ISDS205X | • | • | • | • | • |
Детальные технические характеристики, руководство пользователя и программное обеспечение ISDS205B.
Осциллограф
Кол-во каналов / импеданс | 2 / 1 МОм, 25 пФ |
Полоса пропускания | 20 МГц |
Режимы по входу | AC/DC |
Диапазон измерения напряжения | ±6В (1X) / ±60В (10X) |
Диапазон развёртки | от 1нс до 20 с. |
Скорость выборки / разрядность | 48 МВ/с / 8 бит |
Объем памяти | 1 Мб / канал |
Режим синхронизации | авто / норм / ждущий |
Условия захвата | фронт, нарастающий фронт, ниспадающий фронт |
Режим дисплея | XY, XT |
Анализатор спектра
Количество каналов | 2 |
Полоса пропускания | 20 МГц |
Алгоритм | FFT (18 окон) / корреляционный анализ |
FFT-количество точек | от 8 до 1048576 / канал |
FFT-измерения | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR |
FFT-окна |
Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method |
Регистратор
Количество каналов | 2 |
Скорость выборки | 1 канал: от 1К до 24М выборок /сек; 2 канала: от 1К до 16М выборок /сек |
Объём записи | максимум 4 Гб |
DDS-генератор (205B / 205X)
Стандартные формы | синус, меандр, пила, зубья (up / down) |
Амплитуда | до 9 В (без нагрузки) |
Импеданс | 200 Ом |
Смещение | 2,5В |
Частотный диапазон | 1 Гц - 20 МГц, (синус), 2 МГц (другие формы) |
Линейность (пила) | > 98% |
Искажения (синус) | < 0.8% |
Скорость нарастания | 100 нс |
КОМПЛЕКТАЦИЯ
• USB-осциллограф ISDS205B - 1 шт.
• Пробники осциллографические - 2 шт.
• Кабель USB - 1 шт.
• Программное обеспечение, CD-диск - 1 шт.
• Руководство пользователя - 1 шт.
• Гарантийный талон - 1 экз.
Варианты написания: ISDS205B, ISDS-205B, ISDS 205B
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
