Нужны ли дополнительные объективы для тепловизора?



Нужны ли дополнительные объективы для тепловизора?
При покупке тепловизора, этот вопрос каждый задаёт себе сам и сам же отвечает на него руководствуясь доступной информацией. Со своей стороны попробуем расширить количество той самой информации, чтобы выбор покупателя был более обоснованный.

Итак, зачем нужны дополнительные линзы/объективы?
Качество снимка зависит от нескольких параметров, но в первую очередь от качества тепловизионной матрицы её чувствительности и размера, а также от параметров объектива.
В первую очередь именно технические характеристики тепловизионной матрицы и объектива и определяют качество снимка. Как правило, сменить матрицу на большую не представляется возможным, поэтому остаются только сменные или дополнительные объективы которые повышают качество снимка. Я с изрядной долей скепсиса отношусь к заявлениям о том, что недостатки матрицы и объектива можно решить с помощью дополнительной программной обработки, и тем самым получить большее, чем это возможно исходя из аппаратных средств.

Некоторые производители уверяют, что тепловизор, к примеру, с матрицей 160х120 и программной опцией «сверхразрешение» обеспечивает качество снимков сравнимое с тепловизором оснащенным матрицей 384х288. Меня это очень заинтересовало, и я попытался найти дополнительную информацию по данному «сверхразрешению», а именно принцип или алгоритм такой дополнительной обработки. Результат неудовлетворительный  -  больше чем указано в рекламе мне найти не удалось, прямо скажем, производитель не балует даже элементарными объяснениями своего «сверхразрешения». Из рекламного описания следует только то, что тепловизор оснащенный указанной опцией способен выполнить серию быстрых снимков одного и того же объекта с последующей их обработкой, при этом для успешной работы опции «сверхразрешение» используются те небольшие изменения в снимках которые были вызваны естественным дрожанием рук. (принимая во внимание это обстоятельство, можно предположить что для более успешной работы такой опции «сверхразрешения», нужно основательно подготовится как минимум с вечера, отвлёкся…).

К примеру:
Матрица 384x288 с объективом 20⁰ обеспечивает пространственное разрешение: 0,91 мрад.  Матрица 160х120  с таким же объективом 20⁰  обеспечивает разрешение в 2,2 мрад.
Иными словами на расстоянии 100 метров тепловизор с матрицей 384х288 может различить объект размером 9,1х9,1 см, в то время как для матрицы 160х120 минимальный объект должен иметь размеры не менее чем 22х22 см!
Очень оптимистично звучит возможность добиться разрешения 9x9 см, при том, что качество исходных, пусть даже сотни снимков, не лучше чем 22х22 см.
Очевидно, что опция «сверхразрешение» может несколько улучшить качество снимка, особенно в случае «естественного» дрожания рук, но возможность сделать чудо, увеличив разрешение в два раза, остается как минимум под сомнением.


Таким образом остается один естественный путь расширения эффективной дальности или области съёмки – дополнительные объективы. К стандартному объективу предлагают опционально два объектива – широкоугольный и узкоугольный.

Широкоугольный объектив, как правило, используется в случае необходимости съемки большой области с относительно небольшого расстояния. Не столь популярен как узкоугольный, так как всегда можно объединить серию стандартных снимков в панорамное изображение, тем более что широкоугольный объектив расширяет область съемки за счет снижения детализации, а это устраивает немногих.

Узкоугольный (телеобъектив) объектив применяют в том случае, когда важна высокая детализация относительно небольшого объекта удаленного на приличное расстояние. Здесь никакими программными ухищрениями нельзя решить задачу – нужен специальный объектив. В моей практике был случай, когда нужно было провести съёмку трубы ТЕЦ5 (высота over200м), в этом случае такой объектив был просто необходим.

Для полноты информации ниже представлены изображения сделанные тепловизорами Ti395 и Ti175 cо стандартным и узкоугольным объективами.



 Здание

(удаление около 150 метров)

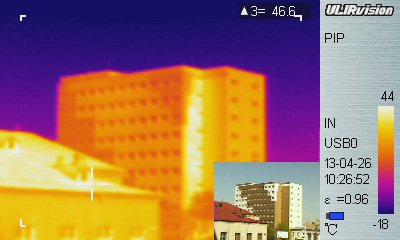

Тепловизор Ti175 с матрицей (160х120), стандартная линза

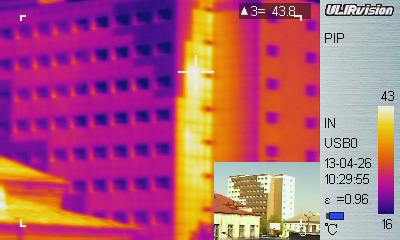

Тепловизор Ti175 с матрицей (160х120),  узкоугольная линза 45мм

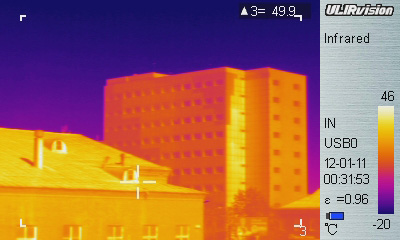

Тепловизор Ti395 с матрицей (384х288), стандартная линза

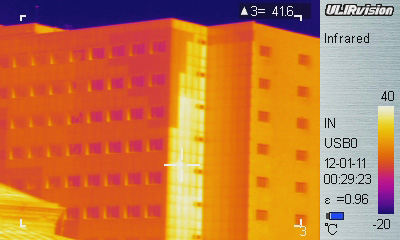

Тепловизор Ti395 с матрицей (384х288),  узкоугольная линза 45мм

 Крыша

(удаление около 50 метров)

Тепловизор Ti175 с матрицей (160х120), стандартная линза

Тепловизор Ti175 с матрицей (160х120),  узкоугольная линза 45мм

Тепловизор Ti395 с матрицей (384х288), стандартная линза

Тепловизор Ti395 с матрицей (384х288),  узкоугольная линза 45мм

 Стоянка

(удаление около 30 метров)

Тепловизор Ti175 с матрицей (160х120), стандартная линза

Тепловизор Ti175 с матрицей (160х120),  узкоугольная линза 45мм

Тепловизор Ti395 с матрицей (384х288), стандартная линза

Тепловизор Ti395 с матрицей (384х288),  узкоугольная линза 45мм
